Bonjour,
Peux ton récupérer la clé du lecteur DVD avec un chipset windond sous jungleflasher sans avoir à faire de soudure ou autres, seulement récupérer la clé pour la mettre sur un x360key. Si oui, comment ?
merci à vous
Sujets que j'ai initiés
[Obsolète] Flash Liteon 74850c en LT+ v1.1 avec CK3 Pro + Probe v2
21 décembre 2010 - 18:22
Matériels nécessaire :
- Un ordinateur avec une carte PCI sata VIA VT6421
- CK3 Pro + Probe II
- Unlock Kit (Tournevis Torx T10 + 2 outils de démontage)
- JungleFlasher v0.1.77
- Firmware Ixtreme LT+ v1.1
Démonter votre console :
Le 1er élément à retirer est la façade, tirer en partant du bas (vers les prises USB).
Une fois la façade enlevée, décoller l'autocollant de garantie Microsoft avec un sèche-cheveux.
Ensuite, déclipser le cache gris du bas, il y a six clips a déclipsés à travers les trous de la coque.
Pareil pour la partie du haut.
Ici nous avons besoin des outils de démontage, le petit vers l'alimentation et l'autre vers les prises.
Enfoncer les outils en suivant les encoches de la coque pour déclipser la partie du bas de celle du haut.
Une fois effectué, passons à la partie avant de la console, déclipser ici aussi les quatre clips avec la main.
Une fois déclipsé, enlever la coque et deviser les six vis entourées en rouge.
Avant de retirer la partie haute de la coque, enlever l'élément qui permet d'ouvrir le lecteur et l'autocollant qui tient le lecteur.
Il y a plus qu'a retirer la coque, voici le résultat :
Il faut retirer le lecteur en débranchent le câble d'alimentation et SATA, retourner le lecteur et enlever la coque.
Voilà votre Xbox 360 démonter et prête au flash.
Branchement du CK3 Pro + Probe II :
Tout d'abord, brancher la carte SATA au PC.
Ensuite brancher votre CK3 Pro + Probe v2 au PC et au lecteur DVD.
Le câble USB n'apparaît pas sur la photo mais n'oubliez pas de le brancher.
Une fois ceci effectué, allumer votre PC puis le CK3 Pro.
Repérer le point 707 sur votre lecteur :
C'est sur ce point que nous allons devoir poser notre probe v2 (la pointe de gauche sur la photo du dessus + le bouton poussoir doit être enfoncé + le probe v2 en mode probe), entourer en rouge sur la photo. La pointe de droite sur la photo ne sert pas pour ce type de lecteur.
Le lecteur DVD doit être ouvert à moitié pour pourvoir récuperer la clé.
Obtenir la clé de votre lecteur :
Lancer maintenant JungleFlasher sur votre PC et aller dans DVDKey 32.
Sélectionner le port I/O pour avoir les informations du lecteur et le port COM pour avoir celles du CK3 Pro.
Positionner le Probe sur le point r707 et cliquer sur DVDKey32 pour un lecteur jamais flasher ou sur Dummy from iXtreme pour un lecteur qui a déjà été flashé.
Enregistrer les fichiers dans un dossier et choisir non à la question, la clé doit apparaitre maintenant dans le cadre Drive Key.
Spoof du firmware :
Ce rendre ensuite dans l'onglet FirmwareTool 32.
Dans la partie du haut vous devez avoir le fichier dummy.bin qui apparait, ainsi que la clé DVD en dessous de DVD Key @.
Cliquer sur Open Target Firmware et choisir le firmware iXtreme LT+ qui correspond au lecteur.
Vous pouvez constater que la DVD Key @ ne correspond pas à celle du lecteur, pour remédier à cela, cliquer sur Spoof Source to Target. La clé correspond maintenant.
Flash du lecteur :
Aller dans l'onglet MTK Flash 32 et choisir le Port I/O.
Nous allons dans un 1er temps effacer la mémoire, pour cela cliquer sur Lite-On-Erase, puis éteignez et rallumer de suite votre CK3 Pro, si cela a fonctionné, vous ne devez pas avoir de message d'erreur. Sinon recommencer.
Pour finir cliquer sur Write, si cela fonctionne vous devez avoir le message "Write verified OK !".
Félicitations votre lecteur est flashé.
Remonter le tout :
Eteignez le tout, débrancher le lecteur du PC puis remonter la console en suivant la partie Démontage dans le sens inverse.
[Obsolète] Flash Liteon 93450c en LT+ v1.1 avec Xecuter LT Switch
21 décembre 2010 - 18:21
Matériels requis :
- Une carte SATA VIA VT6421
- Un CK3 Pro
- Un Xecuter LT Switch v1.5
- Un fer a souder
- JungleFlasher 1.0.77 (dispo sur LS)
- Firmware Ixtreme LT+ v1.1 (dispo sur LS)
Démonter votre Xbox :
- Voir tuto sur LS ici
Installation du LT Switch :

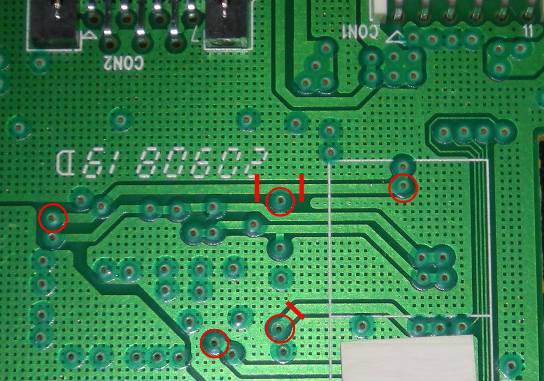

Une fois la carte du lecteur débranchée, retourner la et faite comme sur la photo :
- Gratter le PCB au niveau des cercles rouge.
- Couper la piste au niveau des traits rouge.
- Tester qu'il n'y a plus de conductivité avec un Multimetrix au niveau des coupures.

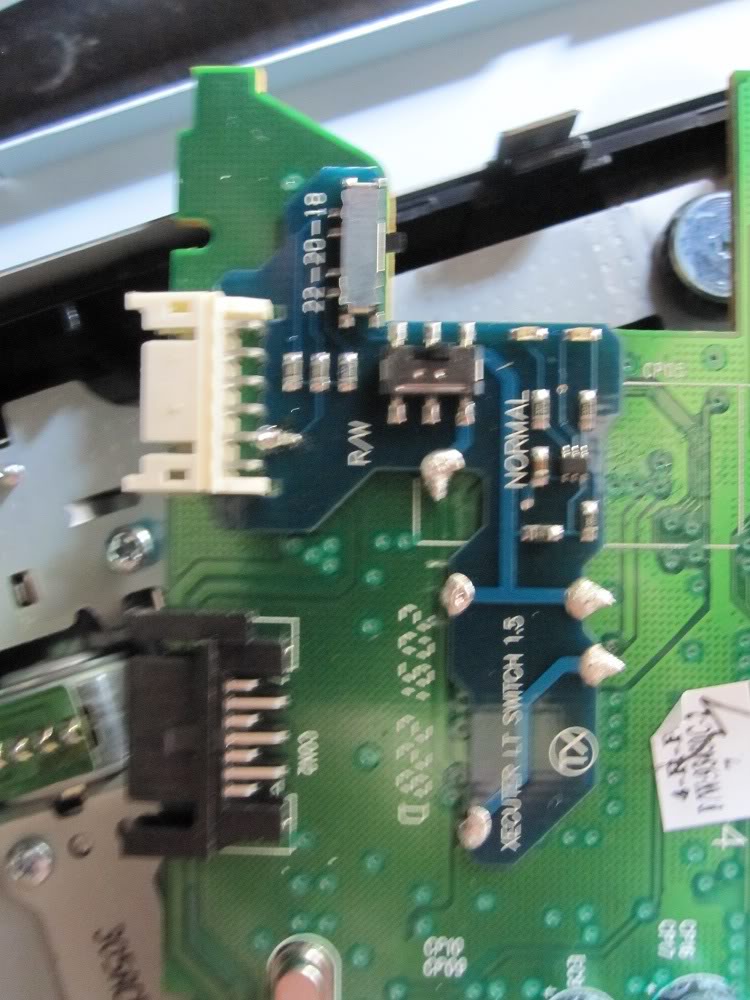

Une fois le PCB prêt, souder le LT Switch comme sur la photo :
Nous sommes maintenant près a passer au flash du lecteur.
Flashage du lecteur :
- Brancher votre lecteur au CK3 Pro, le LT Switch doit être sur 18 au niveau de la résistance et vert la droite au niveau du R/W (comme sur la photo ci-dessus).
- Lancer jungleflasher, aller dans MTK Flash 32. (il doit détecter le lecteur)
- Cliquer sur "Intro/Device ID", puis sur OUI.
- Une fois cliquer sur OUI, il faut éteindre le ck3 pro et passer le LT switch sur R/W (led passe au rouge).
- Re-allumer le ck3 pro. (tout ça rapidement)
- Sur jungleflasher, dans Type il doit y avoir 0x72. Si ça n'est pas le cas, éteindre le CK3 Pro, changer le valeur de la résistance, et re-allumer le CK3 Pro)
- Une fois le lecteur detecter (0X72) il faut repasser le LT Switch en normal (vert) sans éteindre le CK3 Pro.
- Ne plus toucher au LT Switch.
- Cliquer sur Read, enregistrer le firmware (original).
- Aller dans "FirmwareTool32", cliquer sur "Open Source Firmware", choisir le firmware fraichement récupérer.
- Ensuite, cliquer sur "Open Target Firmware" et choisir le firmware Ixtreme.
- Cliquer sur "Spoof Source to Target".
- Retrouver dans "MTK Flash 32".
- Cliquer sur Erase, une fois fini cliquer sur Write.
- Il vérifie les données, si OK, votre lecteur est flashé.
- Il y a plus qu'a remonter la console.
(Plus de photos seront rajoutées par la suite)
