[Switch] Alternative au Jig, sans contact permanent dans le Joycon


  • Veuillez vous connecter pour répondre
9 réponses à ce sujet

Posté 11 juin 2018 - 18:53

#1
julien16220

julien16220

    Sunriseur

  • Members
  • PipPip
  • 82 messages

Voici une modification que j'ai fait sur mon Joycon pour éviter de faire une soudure permanente ou l'utilisation du jig que je n'ai pas ( et le trombone ne me plaisait pas).



Apres démontage, on voit qu'il y a peu de place sauf a l’extrémité du support batterie.

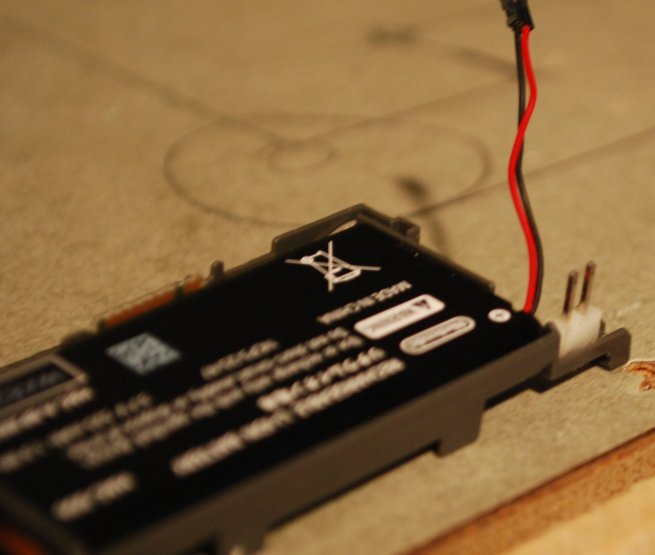

Apres perçage, j'y ai collé les broches d'un jumper (trouvé sur une vieille carte graphique de pc) :

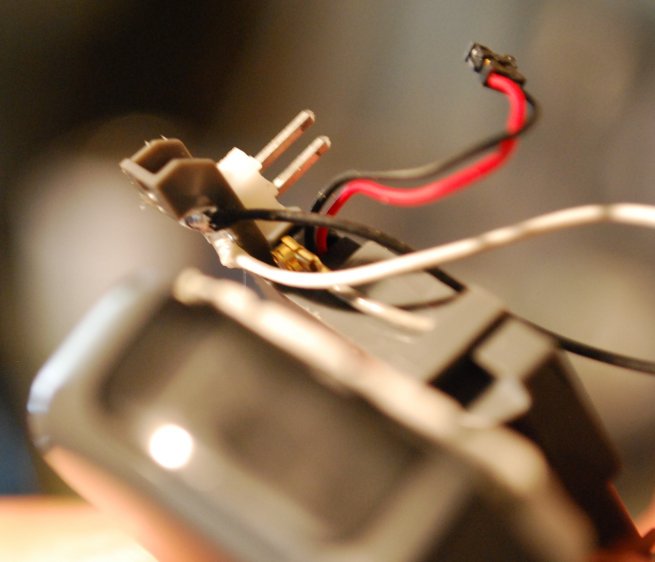

Ensuite après avoir raccourcis au maximum les pattes qui dépassaient en dessous, j'y ai souder deux fils et recouvert d'un bout de scotch pour isoler (qu'on ne voit pas sur la photo)  :



J'ai ensuite trouver la borne 7 et 10 de la glissiere du joycon grace a cette image :

http://i.gzn.jp/img/...neering/s04.jpg



La 7 est celle avec le fil noir et la 10 est tout a droite avec le fil rouge.

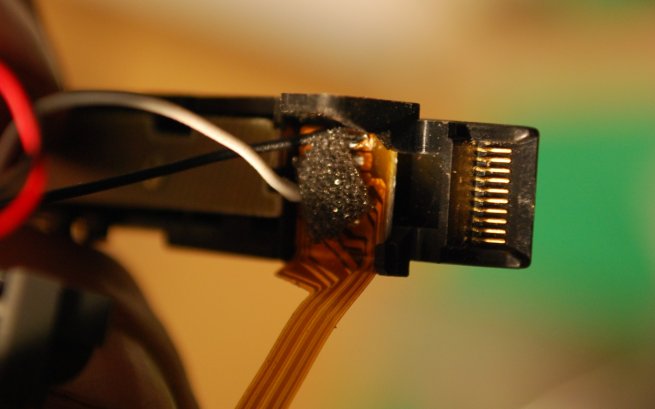

Sur ces bornes j'y ai soudé l’extrémité des deux fils  qui partaient de mes broches de jumper :

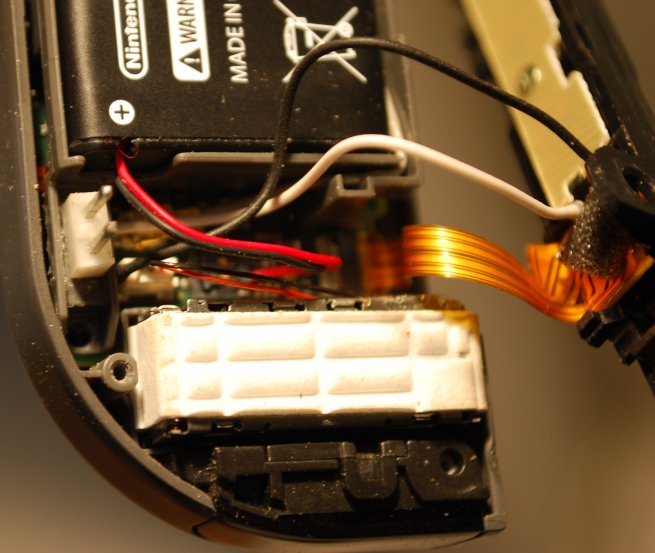

J'ai remis le tout en place :





Et voila le travail :


  • Retour en haut

Posté 12 juin 2018 - 01:55

#2
Mouchkipet

Mouchkipet

    Sunriseur elite

  • Technicien
  • 1 091 messages
  • Sexe:Male
  • Lieu:Menton
Mouais, trouer la coque du Joycon, très peu pour moi, mais bonne initiative !
  • Retour en haut

Posté 12 juin 2018 - 09:41

#3
Alpha/

Alpha/

    Sunriseur

  • Members
  • PipPip
  • 242 messages
A quoi sert le trou en fait ?
  • Retour en haut

Posté 12 juin 2018 - 11:04

#4
ConsoleX

ConsoleX

    Sunriseur PRIVILEGE

  • Technicien LS expert
  • 4 174 messages
  • Sexe:Male
  • Lieu:Bordeaux 33
  • Passions:Modification de consoles

Si ça peut vous inspirer  :)

34874228_2162682390628756_36932385724893





34857456_2162682480628747_96832282667725



34984395_2162682433962085_83636021420569



EDIT : !!! ATTENTION RECENTRER VOTRE BOUTON DE 2MM (vers le centre de votre manette), SINON IL TOUCHE LE CHASSIS UNE FOIS MONTE SUR LE CONTROLER !!!



34911003_2162815687282093_43749909634503


Sony Microsoft  Nintendo Retro Gaming

sur BORDEAUX tel: 0620488873

  • Retour en haut

Posté 14 juin 2018 - 22:59

#5
julien16220

julien16220

    Sunriseur

  • Members
  • PipPip
  • 82 messages

A quoi sert le trou en fait ?

Le trou sert a mettre ou enlever le jumper pour lancer le rcm ou non.
Ca remplace le Jig comme indiqué dans le titre.
Je craignais que le jig que je m’étais fais avant use trop les contacts qui accueillent ceux du joycon. de cette maniere, ce sont les contact d'origine de la console qui se font, seul le joycon est modifié.
  • Retour en haut

Posté 01 août 2018 - 19:55

#6
uniques65

uniques65

    Sunriseur avancé

  • Members
  • PipPipPip
  • 528 messages

Bonjour tout le monde ,

je souhaite faire cette manip sur ma switch , interrupteur obligatoire?? un modèle précis à prendre
Merci de vos renseignement


  • Retour en haut

Posté 02 août 2018 - 18:51

#7
uniques65

uniques65

    Sunriseur avancé

  • Members
  • PipPipPip
  • 528 messages

héllo, j'ai fait un montage avec un fils sur la nappe , le mode rcm fonctionne mais le joycon n'est plus detecter dans la console lorsque je l'enlève et le remets sur la tablette , du coup j'ai enlevé le fils et plus de souci mais plus de rcm


  • Retour en haut

Posté 18 décembre 2018 - 19:21

#8
Chtikers

Chtikers

    Sunriseur

  • Members
  • PipPip
  • 41 messages

y'a peut être moyen de faire plus discret.



A suivre...


Modifié par Chtikers, 18 décembre 2018 - 22:02.

  • Retour en haut

Posté 07 août 2019 - 11:20

#9
ARESOLI

ARESOLI

    Sunriseur

  • Banned
  • PipPip
  • 34 messages


Bonjour tout le monde ,

je souhaite faire cette manip sur ma switch , interrupteur obligatoire? xender discord omegle ? un modèle précis à prendre

Merci de vos renseignement

Apres perçage, j'y ai collé les broches d'un jumper (trouvé sur une vieille carte graphique de pc) :


Modifié par ARESOLI, 08 août 2019 - 21:05.

  • Retour en haut

Posté 10 août 2019 - 14:08

#10
iSmart

iSmart

    Sunriseur

  • Members
  • PipPip
  • 26 messages

Salut, je trouve que c'est une bonne initiative merci pour ce partage  ;)


Modifié par iSmart, 16 février 2021 - 14:39.

  • Retour en haut
