Le DMC cobra permet le lancement des backups ISO sur PS3 FAT / SLIM en MAJ 4.60+ équipée d'un COBRA ODE. Nous allons voir comment l'installer sur une PS3 SLIM CECH200X.
1) Pré-requis.
- Nous partons du principe que vous avez déjà installé votre COBRA ODE. Si ce n'est pas le cas, vous pouvez suivre les différents tutoriels du site : Tuto disponible pour tous les modèles. (rubrique ODE)
- Pensez à mettre à jour votre Cobra ODE en 2.3 (MAJ lors de la rédaction de ce tutoriel)
- Il vous faut aussi avoir préparé votre SWAP Disc, comme montré dans le tutoriel. Vous pouvez récupérer les derniers EBOOT compilé gentiment par Crash sur le forum (allez aux dernières pages)
- Avoir sa console à jour en 4.66 ! (dernière MAJ au moment de la rédaction de ce tutoriel)
- Nous prenons pour acquis le démontage de la console et du lecteur.
A noter que le DMC et le SWAP DISC nous ont été envoyés par le LSstore ! Vous pouvez commander ces deux éléments sur la boutique. Nous rappelons aussi qu'un Tutoriel du DMC en PDF est disponible qui reprend celui de la team Cobra.
2) Installation des nappes 8 pins FFC.
Sur le modèle CECH 200X il vous faut 2 nappes 8 pins contacts opposés, 1 nappe même sens des contacts et la grosse nappe 24 pins.

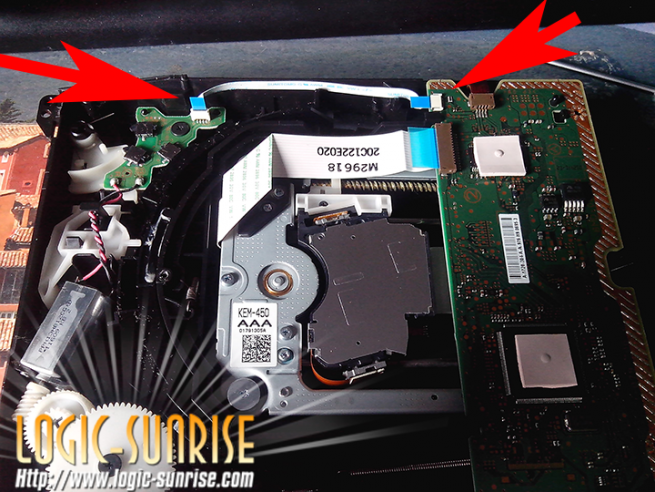

Enlevez les deux coques de protection de votre lecteur, retournez le de façon à voir la carte fille du lecteur. Il vas falloir enlever la nappe 8 pins FFC qui relis la petite carte, qui contrôle le moteur, à la carte fille.

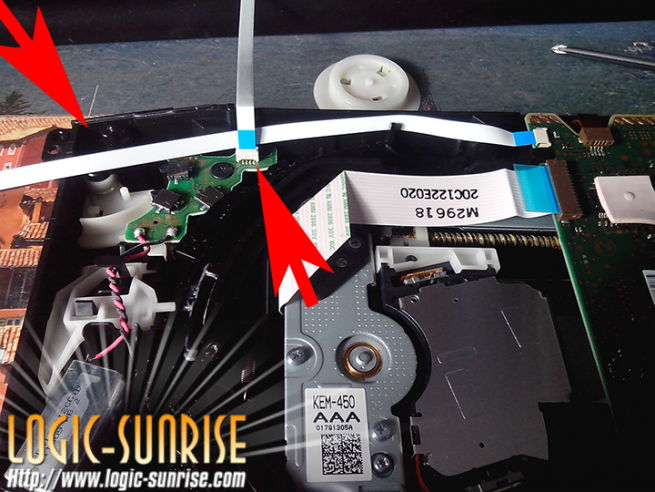

Retirez la nappe, puis remplacez la par 2 nappes 8 pins FFC, de côté opposés. Placez les de tel sorte que elle ne gène pas le mécanisme du lecteur.

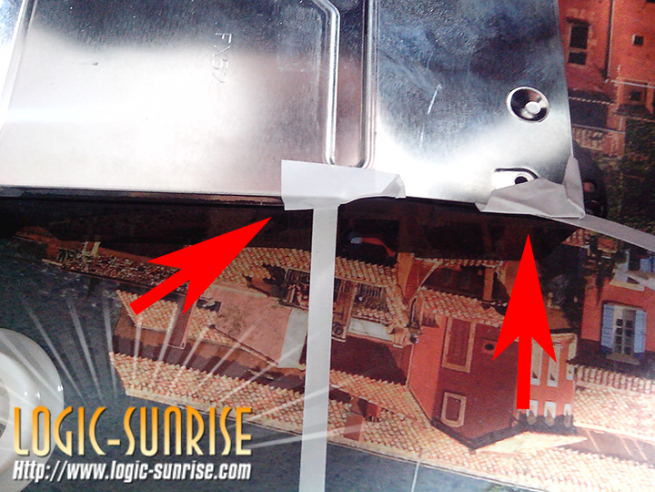

Comme la coque métallique du bas peut facilement couper, nous allons y poser un peu de scotch afin de protéger la nappe en cas de coupure, mais aussi pour ne pas créer un court circuit si celle ci ce coupe.

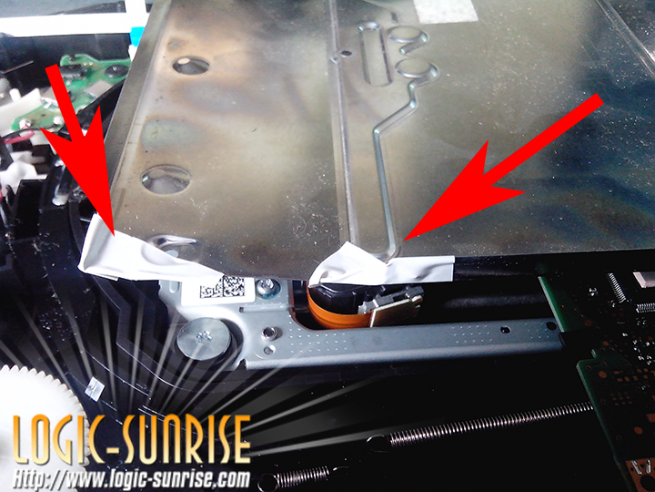

Repérez les endroits ou vos nappes passent, et collez y votre scotch !

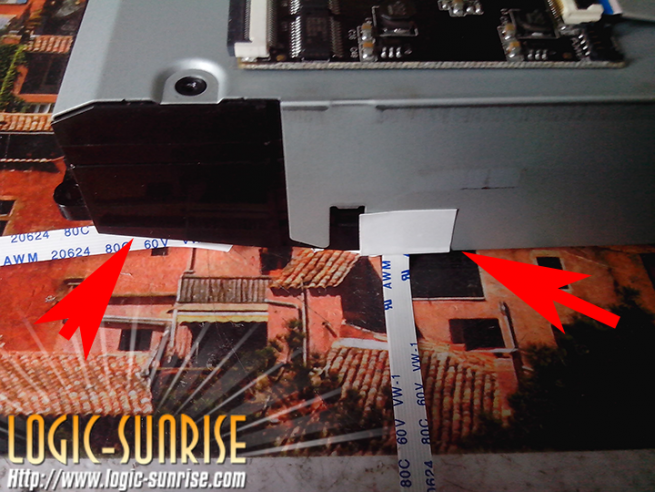

On referme la coque inférieur, vous pouvez remettre les vis, sauf peut être celle ou la nappe passe afin d'éviter de trop appuyer dessus.
On revisse la coque supérieure, vous pouvez aussi remettre un bout de scotch sur la coque au niveau du passage de la nappe (si vous êtes parano comme moi).
3) Relier le DMC au cobra.

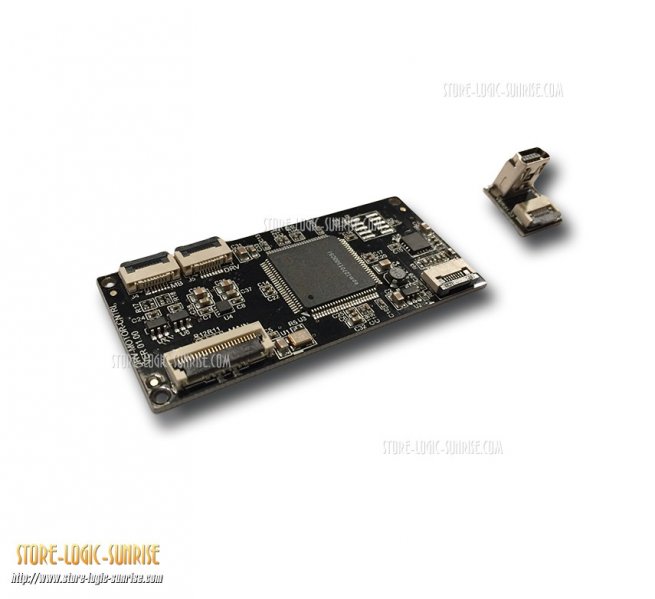

Maintenant que nous avons refermé le lecteur, il faut donc relier le tout au DMC et au COBRA ODE. Par précaution on isole le dessous du DMC avec un peu de scotch isolant. (comme dab, la parano) et on le pose sur le lecteur.
La nappe de la carte qui contrôle le moteur doit aller sur la connectique : DRV du DMC.
La nappe de la carte fille doit aller sur la connectique : MB du DMC
Prenez la nappe 24 pins FFC et reliez le DMC au port JTAG du COBRA ODE.
Pour une installation permanente, vous pouvez utiliser la dernière nappe 8 pins FFC (de même sens de contacts) pour faire sortir le mini port USB de la console.
Vous pouvez maintenant refermer la console en faisant bien attention à ne rien écraser ou trop plier durant la fermeture. Votre console est prête à lancer les backups d'iso en 4.60+.
Il ne vous reste plus cas suivre le tutoriel de lancement des jeux qui est comme sur une 4K
BLEU et VERT = SWAP DISC
(vidéo à venir)
(D'autres photos et une vidéo arrivent)
