Bonjour à tous,

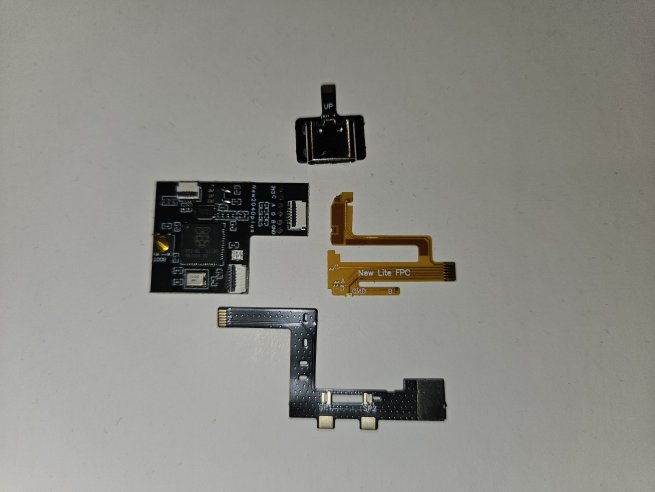

On termine par le Picofly sur Switch Lite
Bien mieux niveau intégration que les RP2040 classiques et désigné pour donc bien plus pratique.
1)Les pré-requis.
Un fer à souder a panne fine
du flux
un tournevis tri-wing
un petit cruciforme aussi
2) le démontage de la console

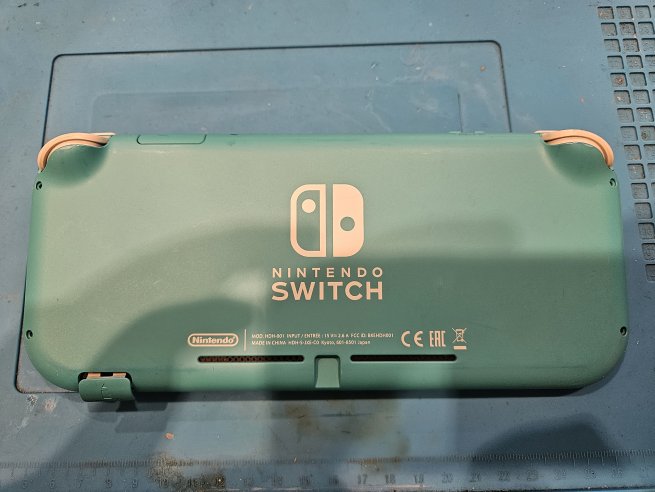

On va commencer par retirer les 4 vis tri-wing à l'arrière ainsi que les 2x2 vis cruciforme sur les tranches supérieur et inférieur.
Ensuite on va retirer les 4 vis cruciforme sur la plaque métallique.

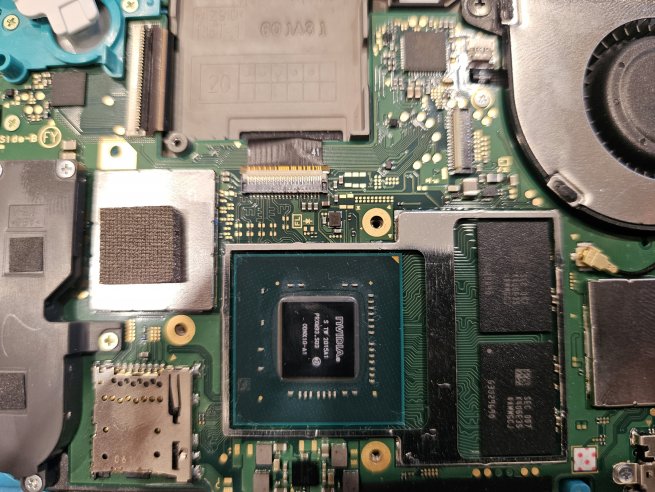

Une foi la carte mère en vue, nous allons retirer radiateur et port carouche et pour finir le shield métallique.

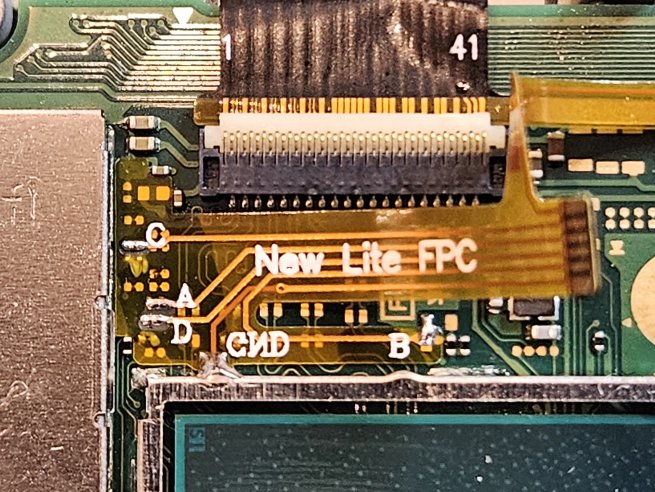

On va passer a la pose de la nappe FPC, pensez à préparer les points avant sur la carte mère ça aide!
Et surtout utiliser du flux!

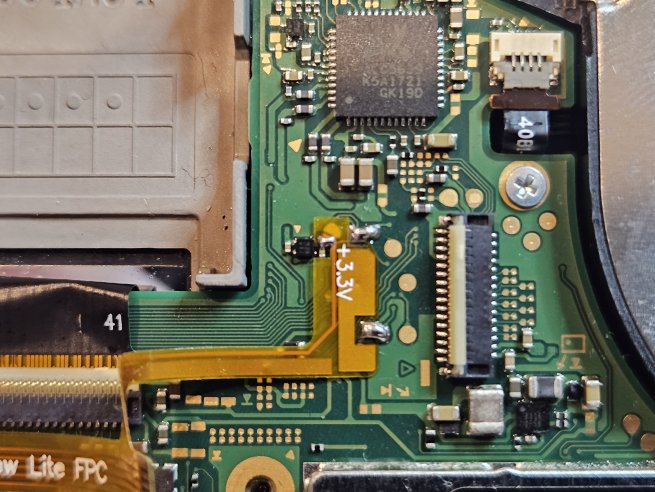

Ensuite on va souder l'alimentation comme sur la photo ci-dessous ne chauffer pas trop fort les pistes de la nappe sont fragiles.
340 350° c'est très bien.

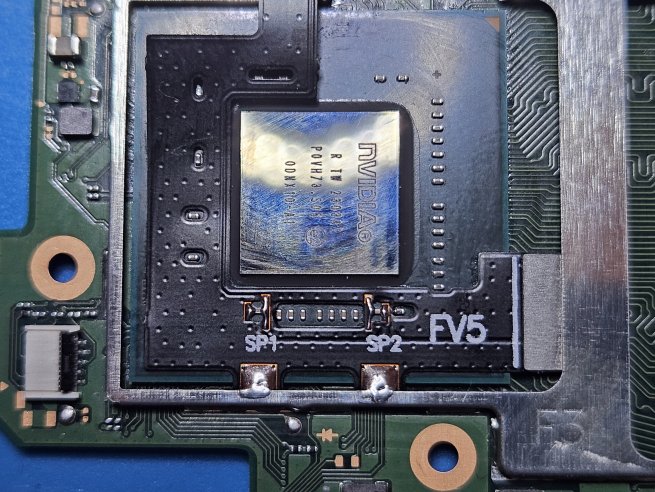

Poursuivons avec la pose de la nappe SP1 et SP2.
(Pour ce tutos j'ai repris une photo de mon montale Oled car j'ai simplement oublier d'en prendre une lol)
Hey j'ai le droits c'est moi qui l'ai posée lol.
la seule différence c'est que la nappe sortira sur la gauche et non par le haut.
pensez à découper le shield en fonction.

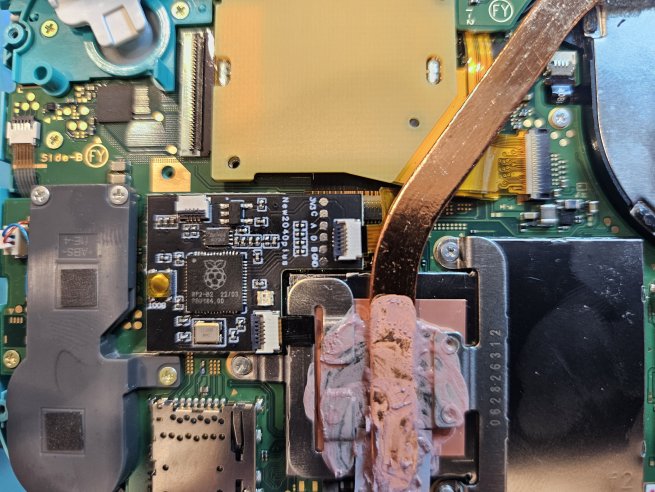

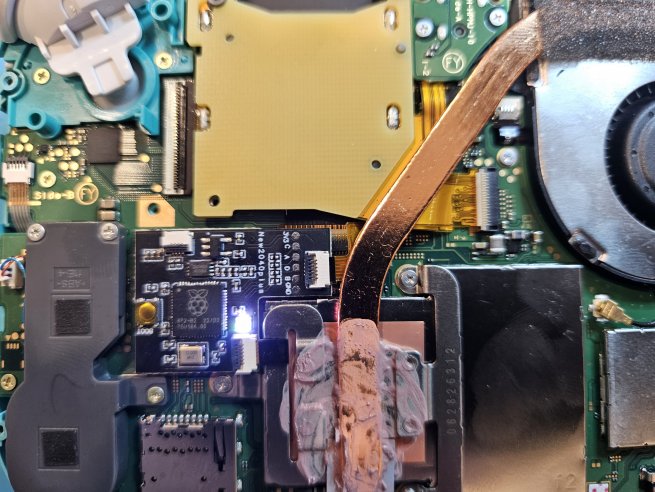

Une foi le port cartouche reposé et le radiateur aussi il ne vous reste plus qu'a placer le pico à son emplacement.

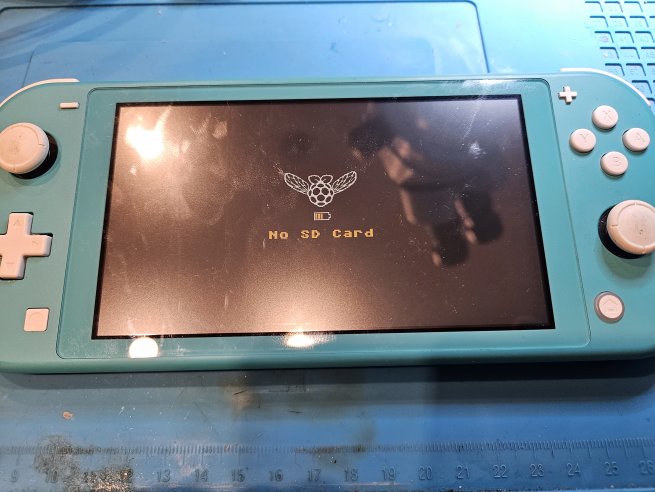

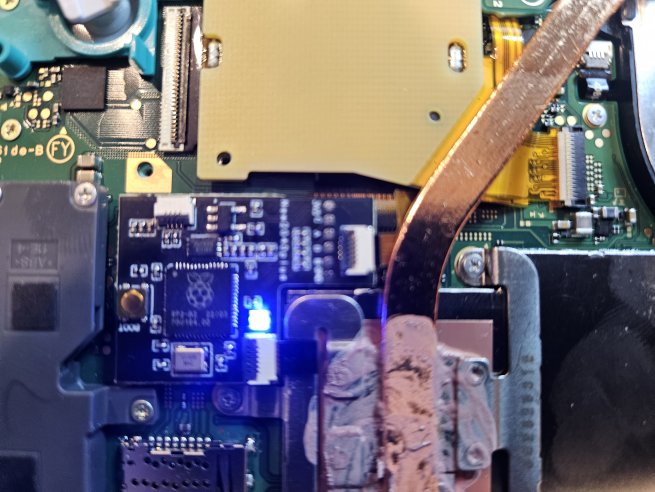

On passe au test, comme sur Oled au premier allumage la diode devrait virer au blanc (injection du code) et ensuite revenir au bleu avant de démarrer.
Voila il ne vous reste plus qu'a remonter et préparer votre SD
Tutos pour la préparation de la SD dispo en fin de tutos oled
Si vous avez un clignotement jaune, il s'agit d'un code erreur a voir sur le github à quoi correspond le code.
Bon montage à tous, en cas de souci ne pas hesitez à me MP
