I. Introduction :
Ayant reçu la console 24h à l'avance par rapport à la sortie nationale, ceci m'a donné la motivation d'attaquer une analyse de son hardware, et donc au passage pourquoi pas faire un tuto sur le démontage de la console.
Ce Tutoriel est donc exclusivement destiné au site Logic-Sunrise.com. Toute reproduction du tutoriel sans indiquer la source est interdite. Ou merci de contacter l’auteur du tutoriel (Modchip59)
Vous pouvez également voir ce tuto illustré en vidéo ici.
/!\ Moi-même ainsi que Logic-sunrise.com dégageons toute responsabilité en cas de mauvaises manipulation de votre part lors du démontage de votre console. /!\
Je tiens aussi à préciser que le fait de démonter votre XBOX ONE fera sauter la garantie de celle-ci

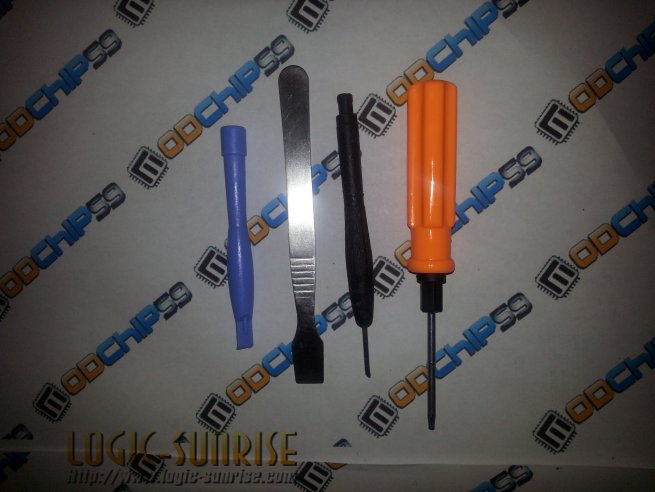

II. Pré-requis :
- Tournevis Torx T8
- Outil de dé-clips (exemple celui de l'iphone)
- Grattoir BGA pour dé-clipser
- Tourne vis plat de petite taille (le plus pointue possible)
III. Instructions :

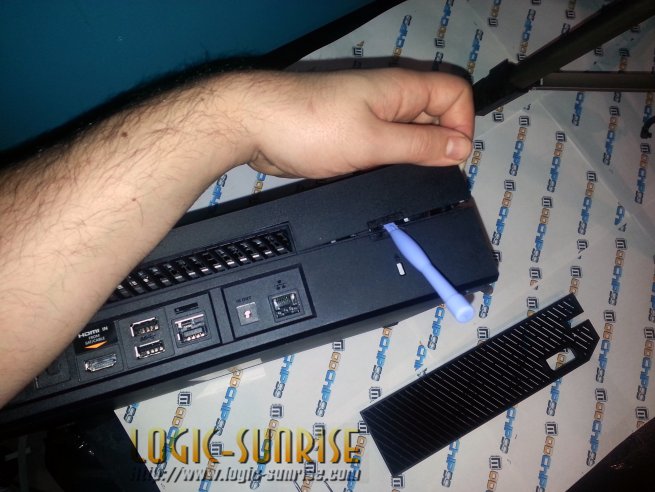

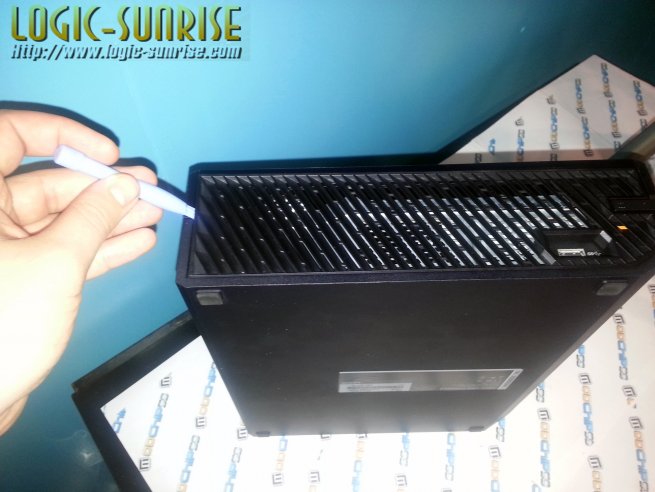

La première étape se passera sur le coté gauche, en se mettant en face, avec l'outil de dé-clips en plastique. Décollez doucement la cage en plastique à partir de son coté gauche, puis une fois décollée, tirez celle-ci vers vous, elle devrait venir toute seule .

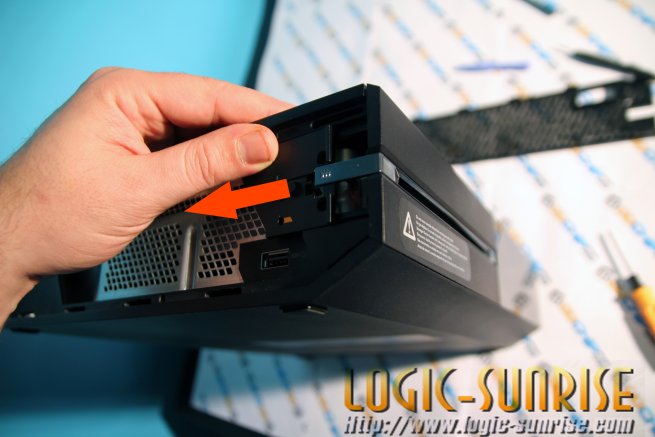

Enlevez la pièce plastique qui retient le bouton Eject.

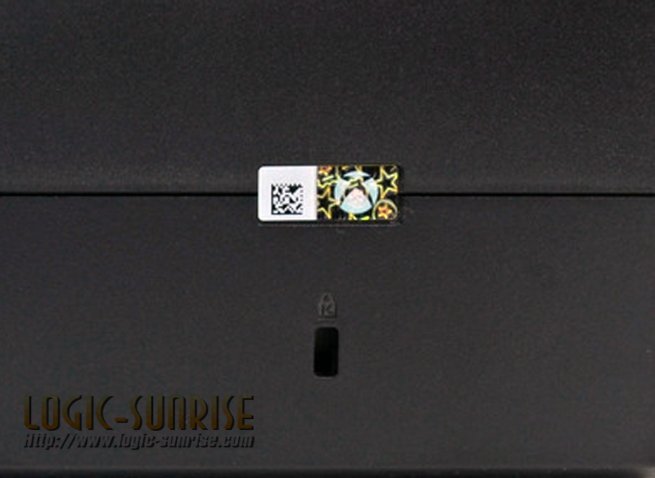

Enlevez ensuite le Sticker de garantie :

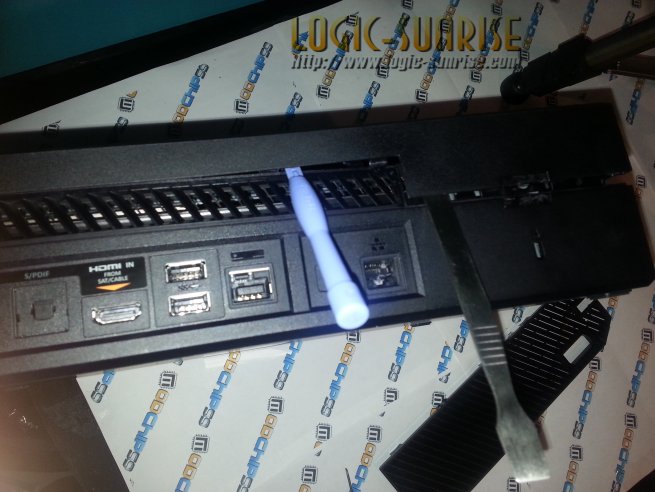

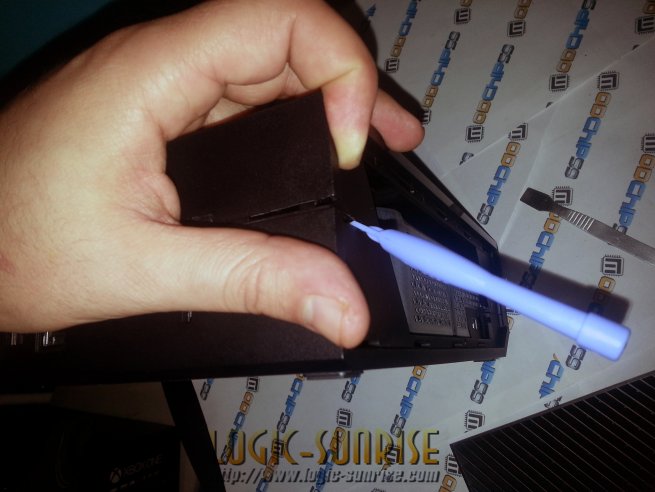

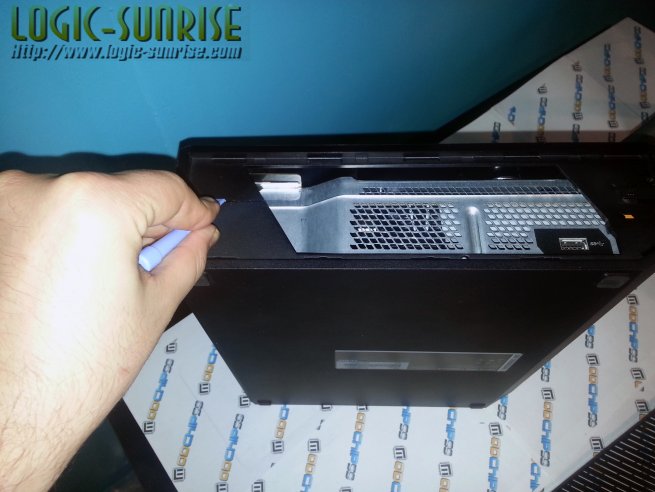

Une fois fait, il faut alterner entre l'outil plastique de dé-clips et le grattoir BGA, pour écarter les deux parties de la coque, petit à petit en partant d'un coté vers l'autre.
Attention, il ne faut surtout pas forcer à écarter si rien n'est dé-clipsé.

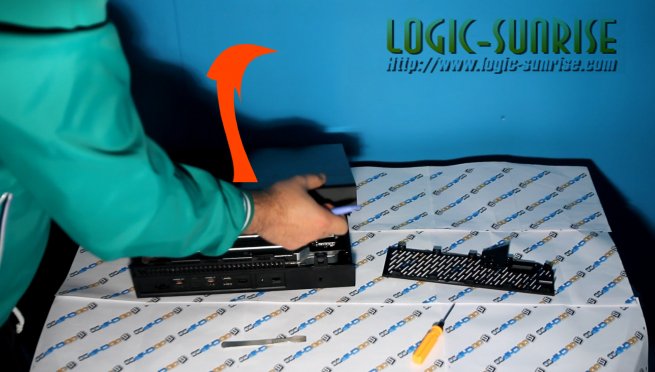

Une fois vous avez fait le tour de tout dé-clipser, il suffit maintenant de relever la partie supérieur vers le haut, puis vers l'avant pour la séparer de la partie inférieure de la coque.

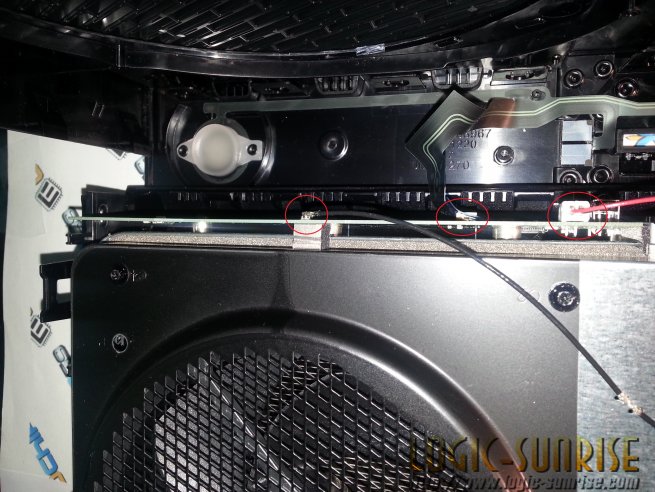

Avant de la détacher complètement, pensez à débrancher la nappe de la façade avec délicatesse, ainsi que les deux autres connecteurs entourés en rouge sur la photo ci-dessous :

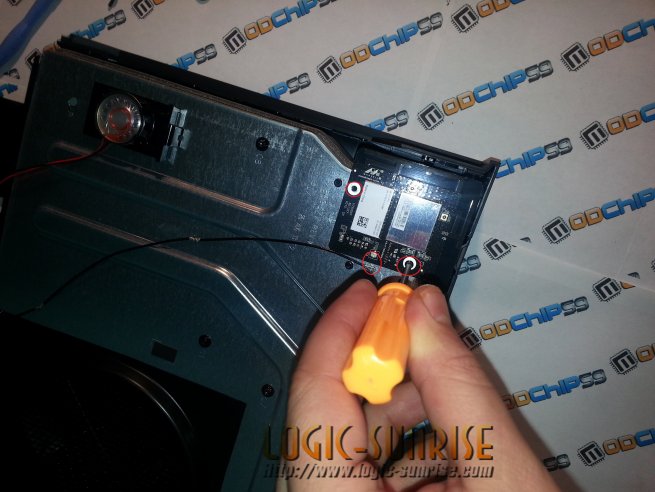

Ensuite, avec le tournevis T8, dévissez les vis noires qui tiennent le module sans fil, et débranchez le petit fil noir en tirant doucement.
Une fois les vis enlevées, vous pouvez débrancher le module en le tirant vers vous.

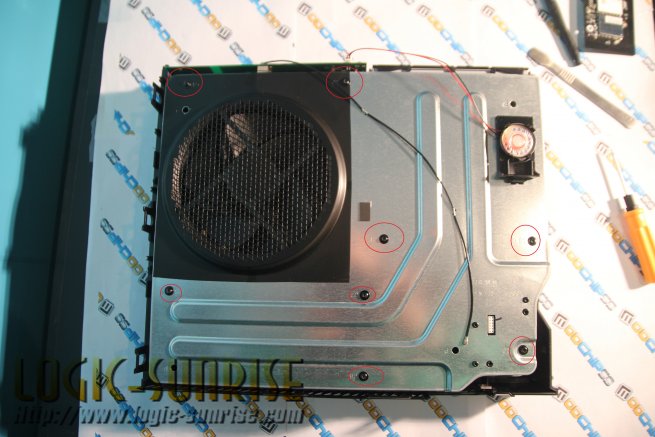

Maintenant, vous pouvez continuer à dévisser les vis qui tiennent la carcasse métallique supérieure.
Une fois terminé, tirez la vers vous. En dessous vous trouverez le connecteur du module sans fil qu'il suffit débrancher pour pouvoir détacher complètement la carcasse du reste de la console.

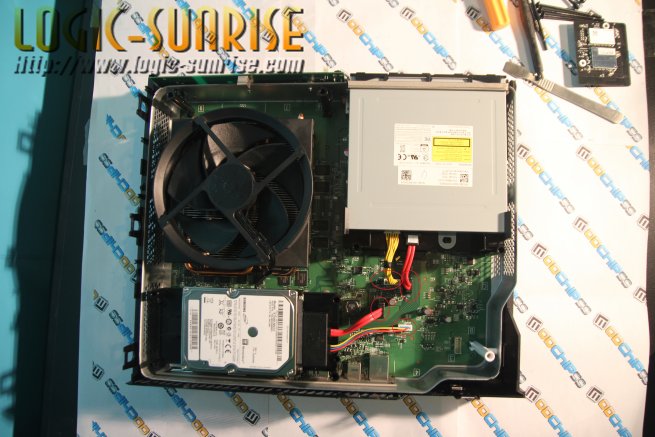

Une fois la carcasse enlevée, vous aurez accès à l'intérieur de la console. Vous pouvez à présent débrancher tranquillement les connecteurs du lecteur et du HDD.

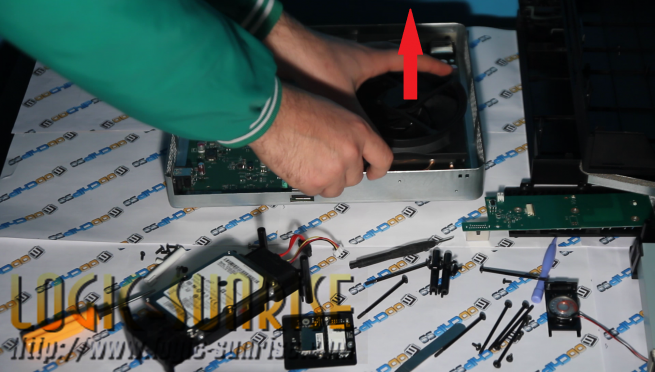

Séparez la cage métallique contenant la carte mère de la partie inférieure de la coque plastique.

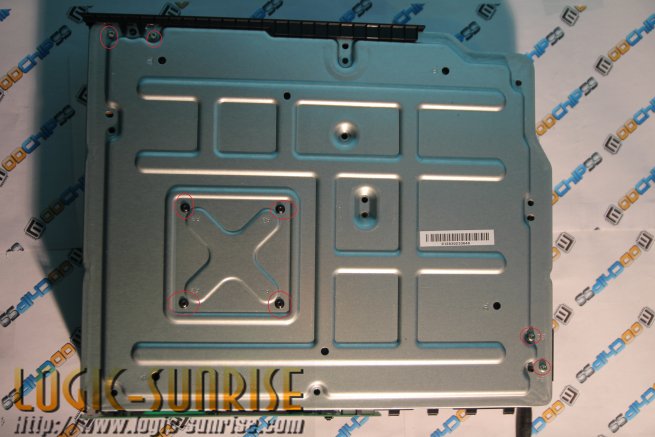

Retournez là et dévissez les vis qui retiennent la carte mère avec le T8.

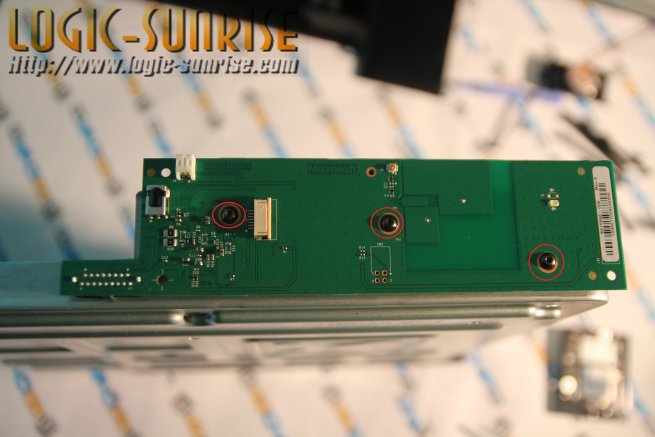

Dévissez aussi celles du module de façade, puis vous pouvez l'enlever.

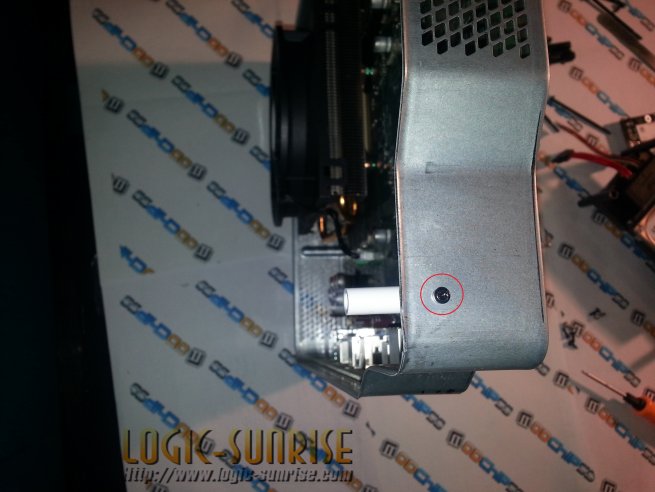

N'oubliez pas cette petite vis noire sur le coté.

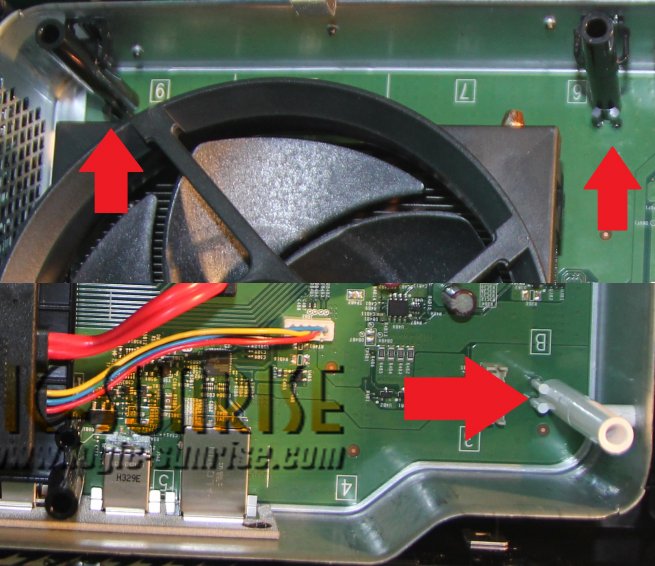

Enlevez ces noyaux des visses.

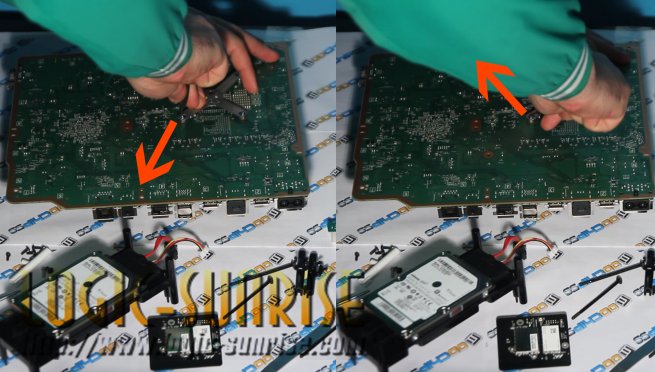

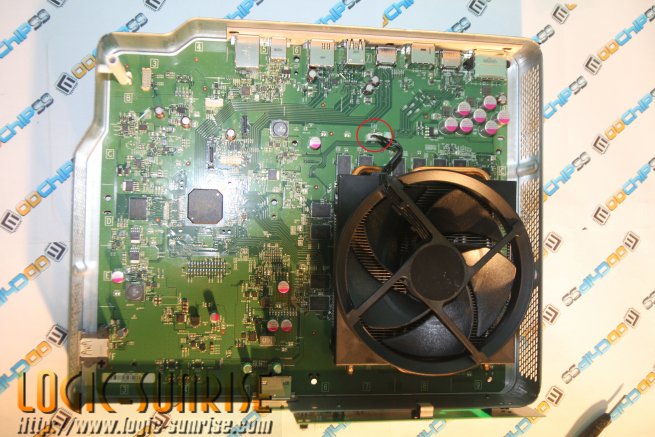

Débranchez le connecteur du ventilateur, et sortez la carte mère de sa cage.
Maintenant, enlevez la croix métallique qui tient le radiateur, avec la même méthode utilisée pour la Xbox 360, à savoir, utiliser un tournevis plat le plus petit possible, et le plus pointue possible. Attention si vous n'avez pas l'outil adéquat ,ne forcez pas, vous risquez de toucher la carte mère, et charcuter des pistes avoisinantes si vous glisser.
Pour décoller chaque coté, il faut procéder ainsi : introduisez votre tournevis en position comme indiqué sur la photo, et faites un mouvement de décollement tout en poussant l'outil vers l'intérieur.

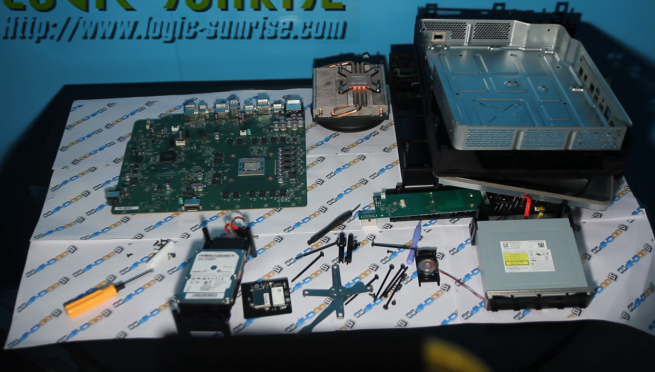

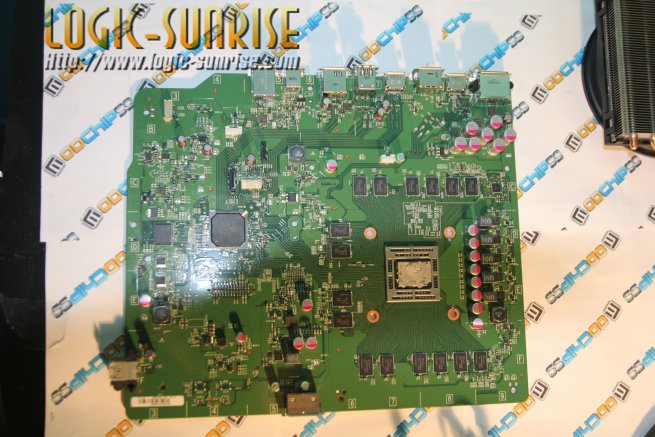

Et voilà, maintenant il ne vous reste qu'à l'enlever ce radiateur, et la carte mère est à vous.
