Bonjour à tous



Voici la review tant attendu du x360Glitchip de SoulHeaven permettant de réalisé le hack de GliGli et Tiros : le Reset Glitch Hack



Sachez que la puce X360 Glitchip est disponible à cette adresse sur le LSstore







I: La puce et le matériel nécessaire :



On va commencer par la partie présentation de la puce et de ses fonctionnalités :


? La puce possède un PCB noir de 4 sur 3 cm et est également très fine (1mm) afin de pouvoir se placer sous le lecteur Xbox 360.

? Tous les composants sont placés sur un côté du PCB et aucun trou n'est débouchant afin de pouvoir coller le PCB sur la carte mère sans risque de court-circuit

? Elle est basée sur le même chip Xilinx XC2C64A que le C-MOD de digilent sur lequel à été développé le hack.

? Elle vous permettra de Glitcher aussi bien les Xbox Fat que les Xbox Slim sans avoir à rajouter de composants électroniques (diode, résistance, condensateurs...) tous sont intégrés.

? Elle est équipée d'un port Jtag permettant une programmation simple et à volonté.



On va maintenant passé à la phase Tutoriel / Installation de la puce et réalisation du Hack, Pour cela, vous aurez besoin de  :


? Une puce x360Glitchip (no cake)

? Un module permettant de dumper la nand de votre console ainsi que NandPro d'installé.

? Un câble de programmation Jtag LPT ou USB ainsi que le logiciel Impact de Xilinx Software.

? Le logiciel ECC Glitch Generator de notre ami BestPig.

? De quoi souder.



II: Préparation de la NAND :



Étape 1 : Réalisez le montage correspondant à la révision de votre carte mère :


? Si vous avez une console FAT :





? Si vous avez une console Slim :





Étape 2 :Lancez NandPro et utiliser la commande suivante pour dumper votre NAND :


?nandpro usb: -r16 nanddump.bin


/!\ Si vous avez une jasper 256/512mo remplacer -r16 par -r64 /!\




Étape 3 :  Utilisez la fonctionnalité comparaison pour vérifier qu'ils sont bien identiques :


? fc /b nanddump1.bin nanddump2.bin


Vous devriez obtenir aucune différence n'a été trouvée.




Étape 4 :  Lancez maintenant le soft ECC Glitch Generator de BestPig pour créer votre fichier ECC :


? Selectionnez votre type de console et où vous où vous souhaitez que le fichier ECC soit créer.

? Cliquez sur Generate et sélectionnez votre nandump.






Vous devriez obitenir un fichier ECC.




Étape 5 :  Copiez maintenant le fichier ECC dans le dossier NandPro et utilisez la commande suivante pour le flasher dans votre nand en prenant bien soin de respecter le +w.


?nandpro usb: +w16 image_00000000.ecc



/!\ Si vous avez une jasper 256/512mo remplacer +w16 par +w64 /!\.





Le fichier flashé fait 50 blocks vous devriez donc voir marqué 004F à la fin de l’écriture.



Une fois ceci réaliser vous pouvez dessouder votre module de dump de nand et passer à la soudure du x360glitchip


II: L'installation et la programmation de la puce :



Étape 1 :   Configurer votre puce en mode FAT ou SLIM, pour cela rien de plus simple, mettez une boule d’étain sur les points FAT1 et FAT2 si vous voulez glitcher une FAT et les points SLIM1 et SLIM2 si vous voulez glitcher une slim.



Par exemple pour une Slim :



Étape 2: Souder la glitchip à l'aide des schémas suivants :


? Diagramme pour console FAT










? Diagramme pour console SLIM







Voici les photos du montage que nous avons réalisé sur une Xbox Slim







Étape 2:   Munissez-vous de votre câble de programmation JTAG et branchez-le sur votre puce x360Glitchip et brancher l'alimentation de la console (sans allumer la console).






Étape 3 :   Lancez maintenant le logiciel impact et suivez la procédure de flash que vous pouvez retrouver partie IV étape 3 de ce tutoriel.



Étape 4 :   Une fois votre puce programmée, il vous reste juste à la connecter a votre télé et la démarrer normalement, vous devriez la voir booter sur XeLL Reloaded dans les 2mins.



Voila, votre Xbox est maintenant Glitchée et prête pour le lancement de code non signé.




Remerciement :

Soulheaven de Librasoft pour le sample.



Cette puce est disponible en pré-commande sur le LSStore.

Posté : vendredi 16 septembre 2011, 19:49 par Razkar.
16 septembre 2011, 20:09
Approuver ce commentaire (+1)
Super tuto ;)

Une faute cependant : "code non signé" et non "code signé" ;)
Répondre à ce commentaire
16 septembre 2011, 20:12
Approuver ce commentaire (+1)
Excellent tuto Raz mais dommage car je penser que avec la puce de soul augmenter la vitesse de boot Xell sur les slim mais malheureusement pas autan que se que je penser. Et bravo pour ta video
Répondre à ce commentaire
16 septembre 2011, 20:17
Approuver ce commentaire (+1)

Excellent tuto Raz mais dommage car je penser que avec la puce de soul augmenter la vitesse de boot Xell sur les slim mais malheureusement pas autan que se que je penser. Et bravo pour ta video

Une puce reste une puce, y aura pas de miracle étant donné que la procédure de hack est la même.
Ça reste bien plus qu'acceptable niveau timing :)
Répondre à ce commentaire
16 septembre 2011, 20:19
Approuver ce commentaire (+1)

Excellent tuto Raz mais dommage car je penser que avec la puce de soul augmenter la vitesse de boot Xell sur les slim mais malheureusement pas autan que se que je penser. Et bravo pour ta video

Toutes les "puces à Glitcher" font exactement la même chose, à la même vitesse, étant donné qu'elles sont toutes à base de XC2C64A et contenant le même programme. Ce qui change c'est le circuit-imprimé, la disposition des composants, l'intégration ou pas des composants variant pour la slim ou la fat. Différence de design et de prix.
Répondre à ce commentaire
16 septembre 2011, 20:22
Approuver ce commentaire (+1)
Merci Merci Merci Razkar ! ;)
Très bon tuto...... Génial :D
Répondre à ce commentaire
16 septembre 2011, 20:27
Approuver ce commentaire (+1)
:P la classe enfaite, belle finition la puce, parfaite pour la coller avec un double face ;)
Répondre à ce commentaire
16 septembre 2011, 20:30
Approuver ce commentaire (+1)
Rien a dire tuto au top plus qu'a recevoir les puces ;)
Répondre à ce commentaire
16 septembre 2011, 20:37
Approuver ce commentaire (+1)

Citation

Excellent tuto Raz mais dommage car je penser que avec la puce de soul augmenter la vitesse de boot Xell sur les slim mais malheureusement pas autan que se que je penser. Et bravo pour ta video
Une puce reste une puce, y aura pas de miracle étant donné que la procédure de hack est la même.
Ça reste bien plus qu'acceptable niveau timing :)

C'est se que je pensait aussi mais on a le droit de rêver ^^ (et c'est sure qu'on est pas a 1min près) Vivement la sortit d'un patch pour le HV :P
Répondre à ce commentaire
16 septembre 2011, 20:40
Approuver ce commentaire (+1)
Super merci pour le tuto, ca gere la fougère :)
Répondre à ce commentaire
16 septembre 2011, 20:40
Approuver ce commentaire (+1)
un bon plan pour trouve un câble de programmation Jtag usb ?
Répondre à ce commentaire
16 septembre 2011, 21:06
Approuver ce commentaire (+1)

un bon plan pour trouve un câble de programmation Jtag usb ?

va la "IV étape 2 de ce tutoriel" et fabrique le ^^
Répondre à ce commentaire
16 septembre 2011, 21:18
Approuver ce commentaire (+1)
superbe taf!la puce a l air de super qualité et le tuto ultra précis!
juste une question pourquoi les puces ne sont pas livrés "programmé"?aller et puis une autre a y être :confused: on peut pas se débrouiller avec son module usb/spy pour préparer la puce?
merci!
Répondre à ce commentaire
16 septembre 2011, 21:19
Approuver ce commentaire (+1)
merci pour se tuto nickel , super produit merci @soul
Répondre à ce commentaire
16 septembre 2011, 21:20
Approuver ce commentaire (+1)
@zinzin:
Les puce sont livrée programmer sur le store donc pas besoin de câble jtag
Répondre à ce commentaire
16 septembre 2011, 21:22
Approuver ce commentaire (+1)
super tuto
Répondre à ce commentaire
16 septembre 2011, 21:29
Approuver ce commentaire (+1)
ah ok merci, c est quand même plus simple comme ça...par contre elles sont dispo ou pas? dans la news oui mais sur le store elles sont en préco pour fin septembre.
quand je pense au stock de 360 sans clé dvd que j ai récupéré chez moi... :fish:
Répondre à ce commentaire
16 septembre 2011, 21:46
Approuver ce commentaire (+1)
Très bon tuto!
Répondre à ce commentaire
16 septembre 2011, 21:52
Approuver ce commentaire (+1)
super tuto on ne peut pas se louper.
Répondre à ce commentaire
16 septembre 2011, 21:57
Approuver ce commentaire (+1)
@zinzin:
Les puces sont en precommande pour l'instant les revendeur doivent les recevoir la semaine prochaine
Répondre à ce commentaire
16 septembre 2011, 22:21
Approuver ce commentaire (+1)
bon tuto, la seule question que je me pose, c est sur les fils, comme sur jtag(fils kynar) et sur le grd puis le 3.3v(doublez les fils) faut il mettre deux fils car sur les photos, il n 'en apparaît qu'un seul,faut il des fils spéciaux? quelqu'un peut il m'éclairer svp?
Répondre à ce commentaire
16 septembre 2011, 22:45
Approuver ce commentaire (+1)
Très bon tuto ! Merci Raz
Répondre à ce commentaire
Utilisateur en ligne
16 septembre 2011, 22:57
Approuver ce commentaire (+1)

bon tuto, la seule question que je me pose, c est sur les fils, comme sur jtag(fils kynar) et sur le grd puis le 3.3v(doublez les fils) faut il mettre deux fils car sur les photos, il n 'en apparaît qu'un seul,faut il des fils spéciaux? quelqu'un peut il m'éclairer svp?

Ba, moi j'ai pris du gros fil, il doit fait 1mm, après ca doit etre kif kif que tu double le kynar ou que tu mets du gros fil.
Répondre à ce commentaire
16 septembre 2011, 23:06
Approuver ce commentaire (+1)
Beau matos et jolie tuto! Mais, j'aurai une petite question, en effet je suis le (mal)heureux proprietaire d'une xbox360 premiere génération avec une carte mère Xenon ! Donc je voulais savoir pourquoi les Xenon n'etais pas compatibles ? (si ce n'est pas trop trop technique :) ) et surtout est-ce qu'il y a un espoir que les xenon deviennent compatible avec le glitch dans un futur proche?
Merci d'avance
Répondre à ce commentaire
Utilisateur en ligne
16 septembre 2011, 23:10
Approuver ce commentaire (+1)
Les timings qui permette le hack passe pas le chip HANA (qui gère l'HDMI), les consoles xenon ne sont pas HDMI et non donc pas cette puce ... le hack sur cette console ne sera donc JAMAIS possible.
Répondre à ce commentaire
16 septembre 2011, 23:14
Approuver ce commentaire (+1)
Super tuto, merci beaucoup. Reste plus qu'a recevoir les puces =)
Répondre à ce commentaire
16 septembre 2011, 23:28
Approuver ce commentaire (+1)
merci razkar super tuto.
Répondre à ce commentaire
16 septembre 2011, 23:41
Approuver ce commentaire (+1)
Ok, merci Razkar pour cette réponse claire et rapide! :) dommage pour moi :
Répondre à ce commentaire
17 septembre 2011, 00:24
Approuver ce commentaire (+1)
A titre d'info voici mes temps de boot avec la puce glitchip :

test1 : 3 secondes
test 2 : 19 sec
test 3 : 7 secondes
test 4 : 31 sec
test 5 annulé a 102 sec (cafouillage de ma part ?)
test 6 : 28sec
PS: (j'ai pas pris de chrono j'ai compté moi meme , et j'ai tendance a compter un peu vite donc les temps doivent etre un peu plus reduits)

comme vous pouvez le voir ca reste assez aleatoire, les test on ete effectués sans power cycle et avec la masse (GND) prise sur la video.
A voir donc si le produit fini sera exactement pareil, en tout cas personnellement je trouve ca trés bien et sur une slim qui etais un peu capricieuse avec le Cmod là elle s'en sort maintenant plutot pas mal :D
Répondre à ce commentaire
17 septembre 2011, 01:32
Approuver ce commentaire (+1)
Cela ne doit pas marche pour les opus alors ??
et bizarre car il utilise une faille de la puce hana que pour les slims
Répondre à ce commentaire
17 septembre 2011, 07:54
Approuver ce commentaire (+1)
Parfait le tuto merci a toi RAZ
Répondre à ce commentaire
17 septembre 2011, 08:04
Approuver ce commentaire (+1)
salut , merci pour ce tuto une question pour les carte mere falcon c'est fonctionnel ?
Répondre à ce commentaire
17 septembre 2011, 08:39
Approuver ce commentaire (+1)
un tres bon tuto clair et précis merci @soul et @raz
Répondre à ce commentaire
17 septembre 2011, 09:42
Approuver ce commentaire (+1)
Merci super tuto :-) sa donne envie de test même si ont aura le droit pour l'instant à un simple lancement de Xell !!
J'espère que le câble de prog JTAG sera dispo sur le Store !
merci pour le tuto Razkar :)
Répondre à ce commentaire
17 septembre 2011, 09:56
Approuver ce commentaire (+1)
Super tuto ! Merci Soulheaven et Razkar !
Répondre à ce commentaire
17 septembre 2011, 10:07
Approuver ce commentaire (+1)
Nickel le tutos, c'est du bon boulot raz :)
Répondre à ce commentaire
17 septembre 2011, 10:13
Approuver ce commentaire (+1)
merci pour ce tuto ! super, je crois que je vais me laisser tenter....
Répondre à ce commentaire
17 septembre 2011, 10:50
Approuver ce commentaire (+1)
Excellent Tuto, Merci à toi Soul et à Logic Sunrise pour la diffusion. Hâte de la sortie de cette puce !
Répondre à ce commentaire
17 septembre 2011, 11:34
Approuver ce commentaire (+1)
super tuto mon cochon :)

simple, clair efficasse detaillé du très beau travail! MERCI
Répondre à ce commentaire
17 septembre 2011, 11:47
Approuver ce commentaire (+1)
merci razkar justement le tuto que je recherche mais il y a pas une erreur a l'etape 5 la commande n'est pas nandpro usb: +w16 nanddump.bin mais plutot nandpro usb: +w16 image_image_00000000.ecc

merci encore pour ce post que je garde dans mes favoris
Répondre à ce commentaire
Utilisateur en ligne
17 septembre 2011, 12:05
Approuver ce commentaire (+1)
Arf bien vu ^^, c'est corrigé ;)
Répondre à ce commentaire
17 septembre 2011, 12:19
Approuver ce commentaire (+1)
Merci , superbe
Répondre à ce commentaire
17 septembre 2011, 12:29
Approuver ce commentaire (+1)
slt,merci pour ce tuto je voudrais savoir il faut quoi comme fil?
Répondre à ce commentaire
17 septembre 2011, 13:27
Approuver ce commentaire (+1)
Raz, en bas du tuto, y a une belle faute, je cite :

Voila, votre Xbox est maintenant Glitcher est prête pour le lancement de code signé.


C'est pas plutôt code non signé ? ;) :D
Répondre à ce commentaire
17 septembre 2011, 14:53
Approuver ce commentaire (+1)
Merci nikel ;)
Répondre à ce commentaire
17 septembre 2011, 15:17
Approuver ce commentaire (+1)
a quoi sert cette puce et quelle est la diference entre la puce et le patch ???,
Répondre à ce commentaire
17 septembre 2011, 16:13
Approuver ce commentaire (+1)

Raz, en bas du tuto, y a une belle faute, je cite :




C'est pas plutôt code non signé ? ;) :D


Moi c'est pas ça les fautes que je vois :

Voila, votre Xbox est maintenant Glitchée et prête pour le lancement de code non signé.
Répondre à ce commentaire
17 septembre 2011, 19:48
Approuver ce commentaire (+1)
on s"en fou un peu des fautes d'orthographe on est pas sur un site de profs de francais
on est ici pour parler de hack le principal c'est que l'on comprend
razkar c'est donner du mal pour faire le test/tuto et vous vous trouvez juste a dire qu'il y a des faute
moi j'aurai juste a dire merci et continue comme ca razkar meme avec des faute si tout tes articles, test ou tuto sont de cette qualité
Répondre à ce commentaire
18 septembre 2011, 11:44
Approuver ce commentaire (+1)

on s"en fou un peu des fautes d'orthographe on est pas sur un site de profs de francais

on est ici pour parler de hack le principal c'est que l'on comprend

razkar c'est donner du mal pour faire le test/tuto et vous vous trouvez juste a dire qu'il y a des faute

moi j'aurai juste a dire merci et continue comme ca razkar meme avec des faute si tout tes articles, test ou tuto sont de cette qualité


C'est sûr que c'est pas toi qui vas corriger les fautes d'orthographe :ninja-speed:
Répondre à ce commentaire
18 septembre 2011, 11:51
Approuver ce commentaire (+1)
Merci pour le tuto Razkar :) très bon suivis !

J'ai vu que sur LS propose la prog de la puce mais au cas où , ceci ferai l'affaire comme câble de programmation JTAG ??

http://www.lextronic...tion-jtag3.html

Y en propose 1 en USB mais vla la différence du prix !!
Répondre à ce commentaire
18 septembre 2011, 12:11
Approuver ce commentaire (+1)
Oui parfait comme cable :)
Répondre à ce commentaire
18 septembre 2011, 13:51
Approuver ce commentaire (+1)

Oui parfait comme cable :)

Merci pour ta réponse ! Je lance les commandes ;)
Répondre à ce commentaire
18 septembre 2011, 14:07
Approuver ce commentaire (+1)
Salut, super tuto raz ;)
Vous savez quand la puce sera dispo?
Et pour le module permettant de dumper la nand, vous savez ou on peux la trouvée? Et qu'est ce que Nandpro, un logiciel sur PC?

Merci bien :)
Répondre à ce commentaire
18 septembre 2011, 14:34
Approuver ce commentaire (+1)
je compte acheter ce cable aussi
mais si un jour on doit programmer la puce ca va pa etre long en lpt ?
Répondre à ce commentaire
18 septembre 2011, 15:06
Approuver ce commentaire (+1)

je compte acheter ce cable aussi

mais si un jour on doit programmer la puce ca va pa etre long en lpt ?


Ouai sa risque d'être plus long mais en faite je suis tombé sur un genre d'adaptateur Usb!

regarde:

http://www.amazon.fr...16351412&sr=8-1

je ne c'est pas si sa sera compatible mais bon, c'est pas très chère .
Répondre à ce commentaire
18 septembre 2011, 15:12
Approuver ce commentaire (+1)

Ouai sa risque d'être plus long mais en faite je suis tombé sur un genre d'adaptateur Usb!

regarde:

http://www.amazon.fr...16351412&sr=8-1

je ne c'est pas si sa sera compatible mais bon, c'est pas très chère .

sur lextronic il y a le meme genre de cable mais il est moins cher chez amazon
Répondre à ce commentaire
18 septembre 2011, 15:18
Approuver ce commentaire (+1)
Avec les fdp sa reviens à 4 euros! + 13euros du cable JTAG sa peut le faire !
Maintenant reste à si c'est compatible lol
Répondre à ce commentaire
18 septembre 2011, 16:11
Approuver ce commentaire (+1)
voila c'est commander on verra bien
Répondre à ce commentaire
18 septembre 2011, 16:55
Approuver ce commentaire (+1)
+1
Vous venez de gaspiller votre argent.

ça ne marche pas, ces cables là ne gère que les signaux relatifs aux imprimantes, et pas l'intégralité des signaux qui peuvent transiter sur un port parallèle.
Répondre à ce commentaire
18 septembre 2011, 17:32
Approuver ce commentaire (+1)
Lol comme sa c'est fais!
Je me doutai bien qui avait un os ;)
Le câble Jtag est quand même le bon c'est toujours ça mdrr
4 € je m'en remettrai!
Merci soul! Sa nous fera économiser du temps en moin! ;)
Mais le câble Jtag indiqué dans le lien que j'ai donné un peut plus haut est capable de prog la puce en le reliant au PC mais ... Quel connecteur faut t'il exactement alors ?
Sur le net je n'arrive pas trouver une photo montrant la connexion qui faut?
J'ai un vieux PC à l'ancienne ( 13 ans âge ;) ) qui me sert a flash sous dos les lecteurs!
Mais je ne c'est pas si il est équipé se cette connections pour le câble en faite ...
Répondre à ce commentaire
18 septembre 2011, 18:06
Approuver ce commentaire (+1)
Je veux bien aussi une adresse ou acheter le bon cable JTAG pour programmer la puce en USB !
SoulHeaven tu n'as pas un lien à nous proposer ?
Merci
Répondre à ce commentaire
20 septembre 2011, 01:27
Approuver ce commentaire (+1)
Super tuto merci Raz ;)
Répondre à ce commentaire
21 septembre 2011, 03:06
Approuver ce commentaire (+1)
perso c'est trop compliqué..
pour les flasheurs , juste histoire de me faire une idée. vous allez demander combien pour la mettre ?
Répondre à ce commentaire
Utilisateur en ligne
21 septembre 2011, 08:12
Approuver ce commentaire (+1)
moi, 70€ si vous fournissez la puce, sinon 100€ tout compris.
Répondre à ce commentaire
21 septembre 2011, 15:33
Approuver ce commentaire (+1)
quelqu'un c'est ou on peut acheter un bon cable de programmation JTAG ??
merci !!
Répondre à ce commentaire
21 septembre 2011, 18:50
Approuver ce commentaire (+1)
http://www.lextronic...n-usbjtag3.html

je viens de commander le miens,
52,25€ fdpin



.
Répondre à ce commentaire
21 septembre 2011, 19:02
Approuver ce commentaire (+1)
lol il y a de grande chance que tu te retrouves avec un cable que tu ne pourras pas utiliser :)
Répondre à ce commentaire
21 septembre 2011, 20:01
Approuver ce commentaire (+1)

lol il y a de grande chance que tu te retrouves avec un cable que tu ne pourras pas utiliser :)


Bonsoir,

Pour quelle raison ?
Répondre à ce commentaire
21 septembre 2011, 20:25
Approuver ce commentaire (+1)
pck tous les cables usb sont propriétaires et celui-ci il n'y a aucun descriptif, on ne connait pas sa compatibilité avec les outils actuels
Répondre à ce commentaire
22 septembre 2011, 10:15
Approuver ce commentaire (+1)

pck tous les cables usb sont propriétaires et celui-ci il n'y a aucun descriptif, on ne connait pas sa compatibilité avec les outils actuels


slt soul tu pense que celui est compatible pour la programmation de la puce ?
http://www.lextronic...tion-jtag3.html
Répondre à ce commentaire
22 septembre 2011, 22:56
Approuver ce commentaire (+1)
Slt
Quel différence réel entre ces 2 commande nandpro ?
-w16 je l'utilise systématiquement sur mes flash de nand Jtag
+w16 pourquoi + apparemment nandpro contrôle des truc mais quoi et pourquoi ?
Répondre à ce commentaire
23 septembre 2011, 01:02
Approuver ce commentaire (+1)

Slt

Quel différence réel entre ces 2 commande nandpro ?

-w16 je l'utilise systématiquement sur mes flash de nand Jtag

+w16 pourquoi + apparemment nandpro contrôle des truc mais quoi et pourquoi ?


Tape la commande : Nandpro /? (ou juste nandpro)

Tu y as tout d'expliqué ;)

Image IPB
Répondre à ce commentaire
23 septembre 2011, 02:22
Approuver ce commentaire (+1)

slt soul tu pense que celui est compatible pour la programmation de la puce ?
http://www.lextronic...tion-jtag3.html


Il n'y a aucun descriptif..... comment savoir
Répondre à ce commentaire
23 septembre 2011, 19:04
Approuver ce commentaire (+1)
merci pr le tuto mais un peu compliqué surtout pour ceux qui ont un peu laché le milieu xbox360 comme moi surtout au niveau de la nand: qu es-ce qu'un module nand?, on le trouve ou? a quel prix? y faut souder à ce niveau là aussi? plus de précision sur cette partie serait bienvenu ou un lien si cela a déjà été expliqué sur un autre tuto
Répondre à ce commentaire
23 septembre 2011, 20:04
Approuver ce commentaire (+1)

Il n'y a aucun descriptif..... comment savoir



bah j'ai vue le liens sur un des post concernant la programmation de ta puce
au pire, je le renvois mdr
Répondre à ce commentaire
01 octobre 2011, 01:19
Approuver ce commentaire (+1)
bon ben pour moi sa marche pas la puce ne boote pas du tout pourtant j 'installation est nikel j'ai verifier mes soudures au multimetre tout est ok ;après sa reste fonctionnel à 25% en moyenne pour les Fat sachant que c'est moins pour les slims pas de chance ou alors puce defectueuse allez savoir.
Répondre à ce commentaire
01 octobre 2011, 09:27
Approuver ce commentaire (+1)
Et si tu donnais plus d'informations ?

Type de carte.
Flash effectué avec quoi
points de soudure sur la puce ?
Masse utilisée

Photos de l'install ?
Répondre à ce commentaire
01 octobre 2011, 17:32
Approuver ce commentaire (+1)
le flash de la puce à été effectuer avec un cable jtag lpt xilinx et ton soft et j'ai pris la masse sur la prise video .le flash de la puce s'effectue correctement donc c'est qu'elle est bien alimentée et la nand est flashée avec un module spi NBZ v2.1 et fonctionne aussi sans problème.

bon be la console me fait un beau rrod une led rouge ,c'est une slim de 2011 mfr 2011-03-05 elle était toute neuve et je l'avais achetée spécialement pour le glitch je suis un peu blazé.

j'envoie les photos du montage

http://data.imagup.c.../1132150785.JPG
http://data.imagup.c.../1132151214.JPG
http://data.imagup.c.../1132151682.JPG
http://data.imagup.c.../1132152023.JPG

désolé pour la taille des photos j'arrive pas a les redimensionner
Répondre à ce commentaire
01 octobre 2011, 19:07
Approuver ce commentaire (+1)
Essaye de nettoyer ton point FT4R2, il me semble que tu as un peu débordé. Utilises du flux de soudure pour nettoyer.

Sinon ton montage me semble nikel.

Un autre gars à rencontré le même problème que toi avec un CMOD, sur une slim également. Il faudrait comprendre pourquoi.
Répondre à ce commentaire
01 octobre 2011, 19:21
Approuver ce commentaire (+1)
ok je vais tester ,pour l'instant j'ai demonter la puce je verrais sa un peu plus tard dans la soirée je posterais de nouveau pour donnée des nouvelles merci à toi
Répondre à ce commentaire
01 octobre 2011, 23:57
Approuver ce commentaire (+1)
bon be toujours pareil 1 led rouge au demarrage pas de ventilo qui tourne pourtant j'ai refait le montage avec du cablage neuf ,tout à été tester au multimètre 3 fois les soudures sont ok.
Serait-il possible que la version la plus récente de carte mere slim ne soit pas compatible avec le hack?
bref pour etre sur il faudrait que je puisse tester avec un autre puce pour voir si le problème ne viens pas de là si elle n'a pas été abimer pendant le transport
Répondre à ce commentaire
02 octobre 2011, 12:59
Approuver ce commentaire (+1)
Quand tu testes c'est avec le lecteur branché ?

Tu as bien fait gaffe d'isoler le dessous de la puce ?

et de couper ou raccourcir les pins jtag
Répondre à ce commentaire
02 octobre 2011, 13:06
Approuver ce commentaire (+1)
non le lecteur n'est pas brancher j'ai poser la puce sur un double face épais genre mousse il y a 5mm d'écart entre la puce et la cm et non j'ai pas penser à raccoucir les pins jtag mais j'ai un doute sur le flash de la nand car quand je flash le fichier ecc meme sans la puce j'ai une led rouge ,ce que j'arrive pas à comprendre ce que quand je reflash avec la nand d'origine la console marche nikel.

ah oui j'ai creer le fichier ecc avec le soft de bestpig et y a t-il un point alternatif sur la puce au 3.3v car le point de soudure c'est legerement decollé et je ne voudrais pas l'abimé d'avantage
Répondre à ce commentaire
02 octobre 2011, 13:32
Approuver ce commentaire (+1)
Effectivement c'est chelou.

Avais-tu des bad blocks sur ta nand ?

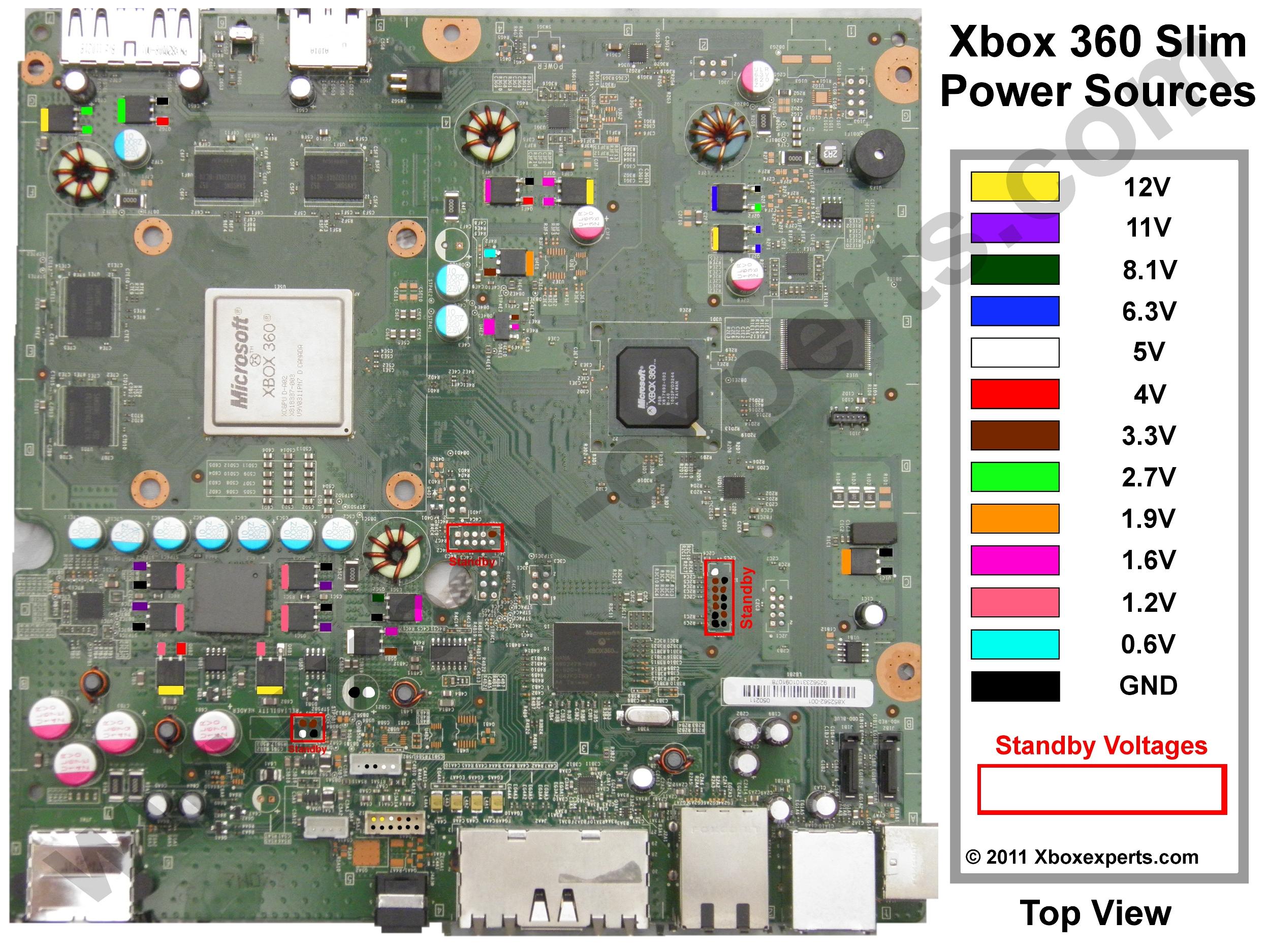

http://www.xboxexper...sources_top.jpg

choisis dans la partie standby
Répondre à ce commentaire
02 octobre 2011, 13:47
Approuver ce commentaire (+1)
non aucun badblock ,pour le point alternatif je parler du point de soudure sur le 360glitchchip
Répondre à ce commentaire
02 octobre 2011, 13:49
Approuver ce commentaire (+1)
ha oki, tu peux le prendre sur le port jtag
Répondre à ce commentaire
02 octobre 2011, 13:52
Approuver ce commentaire (+1)
ok je vien de redflaher la nand avec le fichier ecc et bizarement lumiere verte ventilo qui tourne je vais ressouder la puce en esperant que sa fonctionne
Répondre à ce commentaire
02 octobre 2011, 14:38
Approuver ce commentaire (+1)
bon c'est mort pour celle-ci je testerai sur une fat encore merci pour ton aide Soulh
Répondre à ce commentaire
Utilisateur en ligne
02 octobre 2011, 19:23
Approuver ce commentaire (+1)
C'est koi le MFR de ta console?

Le GND prend le sur un des connecteur (video, power, usb ...) plutot que sur la carte mere direct

Et fait ton image ECC avec la V1.1 du build.py et puis reprogramme ta puce on sait jamais

Répondre à ce commentaire
02 octobre 2011, 20:06
Approuver ce commentaire (+1)
mfr: 2011-03-05 j'ai pris la masse sur la prise video,j'ai déja tester de reprogrammer la puce je vais tester pour le fichier ecc
Répondre à ce commentaire
05 octobre 2011, 12:46
Approuver ce commentaire (+1)
Bonjour a tous , est-ce qu'il sera possible dans l'avenir de lancer des originaux ou backup via ce hack merci d'avance.
Répondre à ce commentaire
05 octobre 2011, 16:29
Approuver ce commentaire (+1)
oui

Quand je sais pas
Répondre à ce commentaire
06 octobre 2011, 09:59
Approuver ce commentaire (+1)

oui

Quand je sais pas


Merci je me languis lol
Répondre à ce commentaire
09 octobre 2011, 13:06
Approuver ce commentaire (+1)
Et peut-t-on laisser brancher la puce si on repasse avec la nand d'origine?
Répondre à ce commentaire
09 octobre 2011, 13:07
Approuver ce commentaire (+1)
non.

et couper le 3.3v ne suffit pas non plus
Répondre à ce commentaire
13 octobre 2011, 00:54
Approuver ce commentaire (+1)
merci soulh pour ton aide.apparement il me semble que le problème vienne de la carte mere car sa ne fonctionne toujours pas;je vais tester une fat
Répondre à ce commentaire
17 octobre 2011, 00:30
Approuver ce commentaire (+1)
parfaitement fonctionnel sur une falcon 3 boot en moins de 3s une petite merveille cette puce
Répondre à ce commentaire
24 octobre 2011, 12:56
Approuver ce commentaire (+1)
Bonjour à tous,


Tout d'abord merci pour le tuto !!


Je voudrais savoir à quel moment de la commande lorsqu'on achète la X360Glitchchip sur logicsunrise , on doit préciser le modèle de la carte mère? Est-ce que c'est après le paiement?

edit: On m'a donné la réponse : sur la page de details des commandes => tu peux ecrie et laisser msg avec bouton Envoyer ^^
Répondre à ce commentaire
04 novembre 2011, 17:20
Approuver ce commentaire (+1)
bonjour a tous
donc pour commencer super le tuto
j ai acheter la puce sur ls store trop cool la team
bref j ai une petite question : voila ma puce est déjà programmée pour falcon j ai suivi le tuto, dump nand, pose puce, récup clef cpu, fait ensuite nand hacké tout marche a merveille le probleme j ai pas fait le pont sur la puce fat 1 et fat 2 est ce grave ? donc je me suis dit fait le pont et la la console s allume mais pas d image sur l ecran que dois je faire?
merci
Répondre à ce commentaire
10 novembre 2011, 12:42
Approuver ce commentaire (+1)
Merci Razkar pour le tuto très bien fait et SoulHeaven pour la puce ma console et glither depuis deux semaine elle boot rapidement ça fait plaiz
Depuis le temps que les possesseur de jtag me donner envie avec toute les possibilité merci au membre actif de LS et au Administrateur qui permette a LS d’être au top
Répondre à ce commentaire
12 novembre 2011, 00:14
Approuver ce commentaire (+1)
est ce que cette methode est valable pour une slim avec un lite on 1175 (le dernier model sorti et pas encore flashable) ?
Répondre à ce commentaire
20 novembre 2011, 22:27
Approuver ce commentaire (+1)
je comande la matos est je vais tésté ça
Répondre à ce commentaire
12 décembre 2011, 02:24
Approuver ce commentaire (+1)
Et ben bingo du premier coup, ça boot, ça Xell et ça jouit
Répondre à ce commentaire
11 février 2012, 17:40
Approuver ce commentaire (+1)
Et t'il necessaire de laisser le module dans la console une fois la nand flasher ou je peux le revendre?
P.S.: Car si je comprend bien à chaque nouvelle mise à jour de M$ il faut reflasher la console Glitcher?
Répondre à ce commentaire
19 juin 2012, 18:22
Approuver ce commentaire (+1)
un simple flash en preparant une clé usb suffit...et il faut laisser la puce dans la console
Répondre à ce commentaire
02 août 2012, 20:14
Approuver ce commentaire (+1)
je vais paraitre c.. mais on vient de me mettre un glitch et je ne sais pas premièrement quelle version c'est et 2° pour l'utiliser maintenant qu'il est posé je suis un peu perdu

ce qui m'etonne c'est que une fois posé on peut pas jouer a des jeux gravés seulement a partir du dd
après il me dit de le formatter en fat32
le fat32 ca gere pas les 2to non?
enfin avec mon ancienne version de 360 je communiquais avec le pc avec tversity maintenant la 360 ne se connecte plus avec tversity
voila je suis paumé quoi sinon il a l'air mechant ce glitch

si vous pouvez pas me renseigner quelqu'un peux me donner un lien pour un tuto de l'utilisation du glitch parce que il y a tous les tutos qu'on veut la dessus sauf celui de l'utilisation pure et simple une fois posé
merci
Répondre à ce commentaire
29 septembre 2012, 22:59
Approuver ce commentaire (+1)
bonsoir
en fait,je veux glitcher une falcon a moindre frais
j ai donc acheté une x360glitchchip2.2 + spiflasheur a 30€(promo)sur ninjabox.fr
il faut que je la programme pour falcon et je veux donc fabriquer ce montage de programmateur lpt
Image IPB
mes questions:
pour le +vcc je le branche où? et pour les connexions qui vont vers xc9536(tck,tms,tdo,tdi)je les branche où sur la puce x360glitchchip(il y a 6 points jtag mais c est sur lesquels?)
merci de votre aide

quelle est la difference entre la x360glitchchip2.2 et la x360glitchchip1.4? le dualnand ou autre chose
Répondre à ce commentaire
07 octobre 2012, 18:27
Approuver ce commentaire (+1)
Image IPB
alors c'est pas compliqué 4 points pour les données 2 pour l'alime , tu fais comme sur la photo mais attention au sens une fois relié a un connecteur
Répondre à ce commentaire
Cliquer ici pour continuer sur le forum
Envoyer
