Bonjour a tous ,
Voici mon premier tuto sur la fabrication de A a Z d'un dongle a base de pic 18f2550 ou 18lf2550 :
(j'ai utiliser une interface de reference PIC-010 avec WinPic800 )
Attention un pic 18F2550 ou 18LF2550 a 28 pin alors que un 18F4550 en a 40 donc les shema ne sont pas valable pour les 18F4550
Temps passée:
Programmer le pic 10 min
Faire le montage 1 Heure facile
Ce qu'il vous faut comme materiels :
1 Programmateur de pic 'Willem' ou autres ...
1 Fer a souder
Du fil ,de l'etain
1 Plaque d'essai 4X6 fera tres bien l'affaire
Le fichier psgroopicV1.1-Elsemi-20Mhz ici
Ce qu'il vous faut comme composants suivant le shema ci dessous:
1 Pic 18F2550-I/SP
1 support de pic (plus propre et facilite la mise a jours )
1 Led de couleur de votre choix
2 Condensateurs 22pF
1 Condensateur 220 nF
1 Condensateur 100nF
1 Quartz 20 Mhz
1 Resistance 1Kohm
1 Port usb (optionnel si vous soudé un cable usb direct comme moi )
Optionnel:
1 bouteille de Coc. Col.
et un paquet de malbac

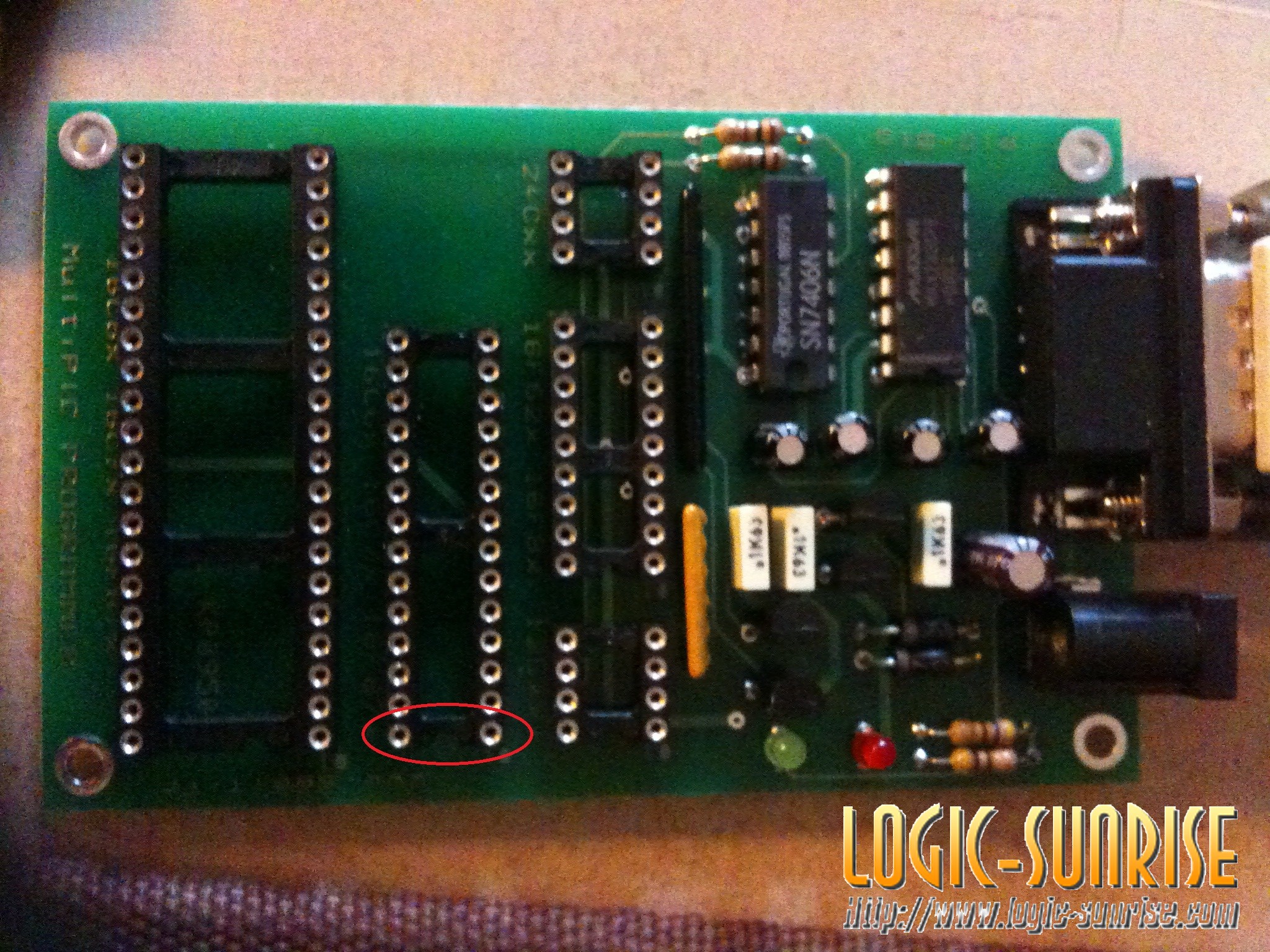

On place le Pic dans le programmateur
ATTENTION AU SENS DE MONTAGE ( IL Y A UNE ENCOCHE SUR LE PIC QUI INDIQUE LE SENS )
( SUR LE PROGRAMMATEUR IL Y A AUSSI UN DETROMPEUR )
Ensuite on programmer le pic :

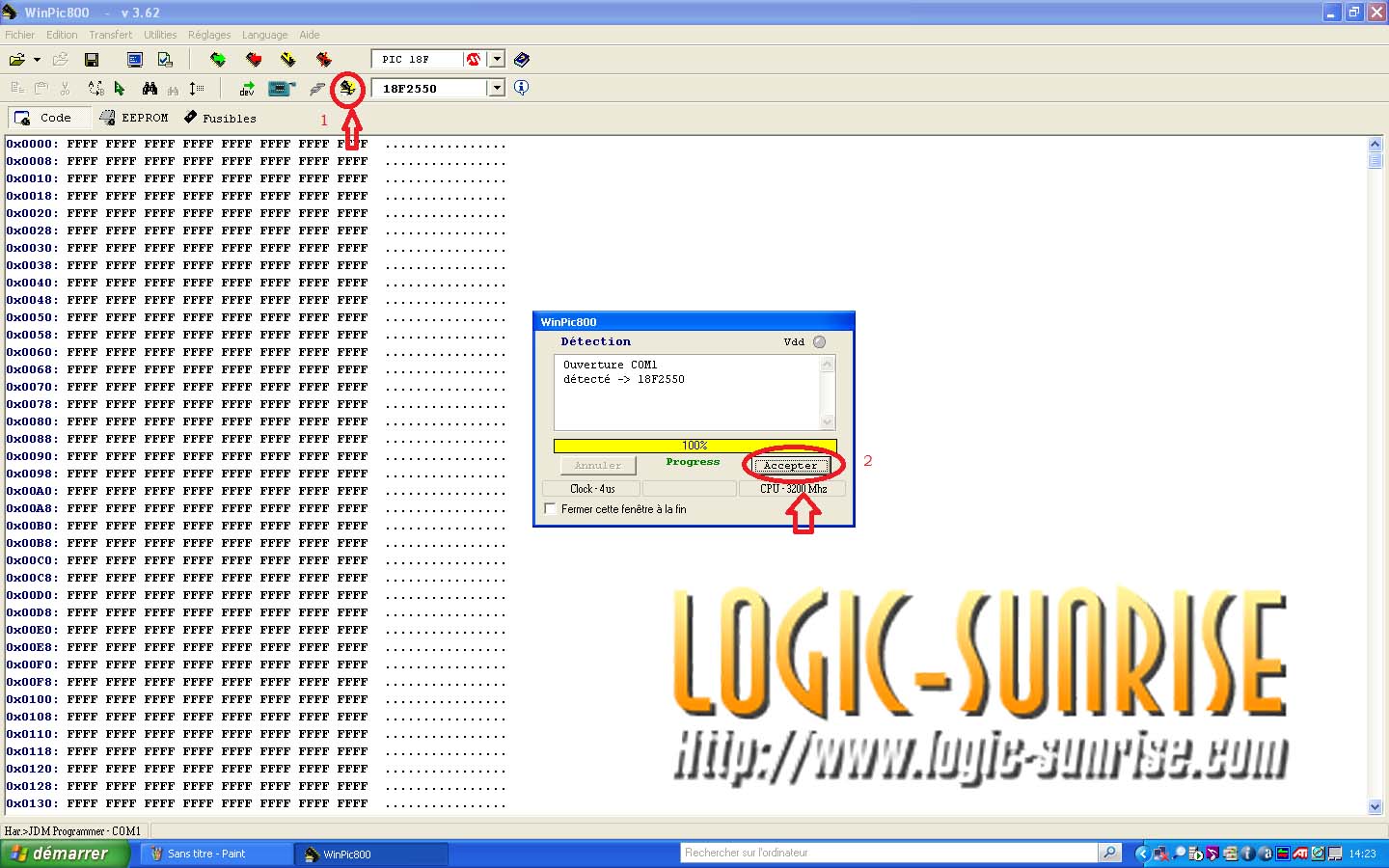

ouvrir WinPic800 puis Cliquer sur l'icone Detect (1) une fenetre s'ouvre est vous indique le pic utilisé ( Ici 18F2550 ) ensuite cliquer sur Accepter (2)

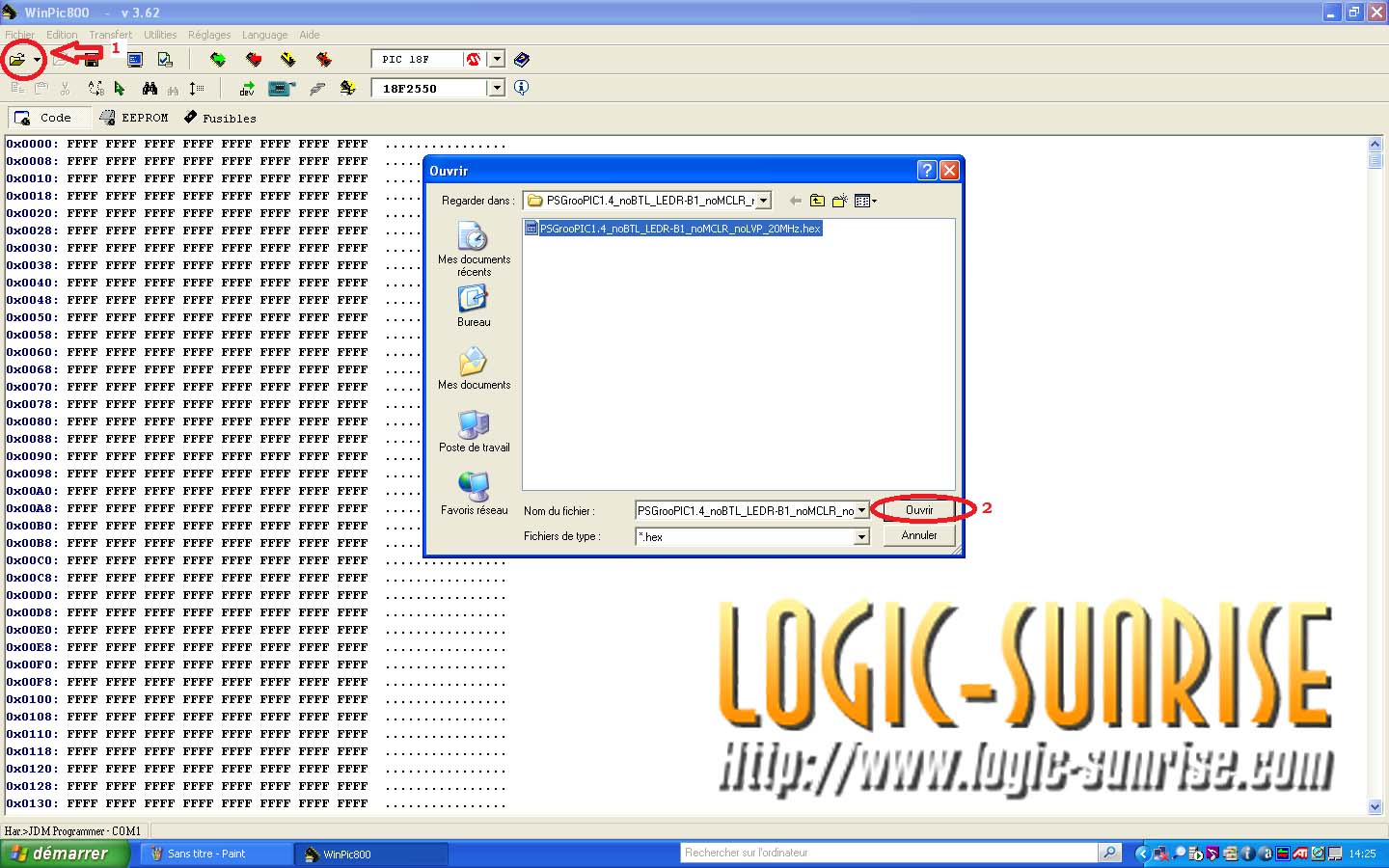

On clique sur Ouvrir (1)
Selectionner le fichier psgroopicV1.1-Elsemi-20Mhz cliquer sur Ouvrir ( 2 )
Maitenant que le fichier est charger ,on peut voir l'adresse du fichier a injecer sur le pic (4 ) l'interface reconnu en jdm ( 3 )

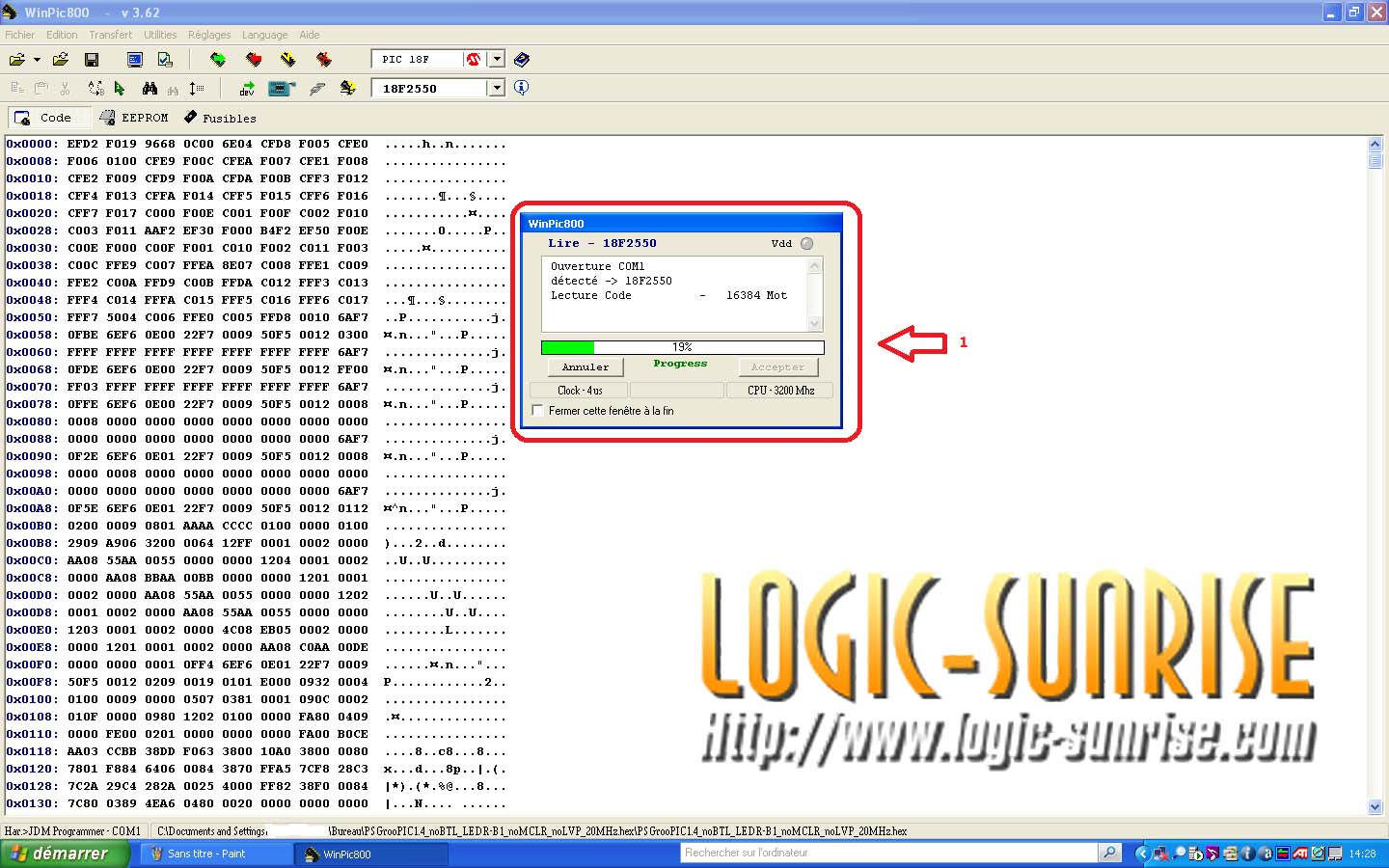

Puis cliquer sur Programmer ( 1 ) une fenetre s'ouvre pendant le processus de programmation avec le pourcentage effectuée.
En cours de programmation
Une fois fini on quitte WinPic800 , on debranche l'alim du programmateur et on enleve délicatement le Pic du programmateur.
Maintenant que le pic est programmer on va construire le dongle
Information utils:
un cable usb peut avoir 4 ou 5 fils (selon si la carcasse est souder au fil 4 ), avec mon cable usb 5 fils j'ai mis ensemble le 4 et 5 (les deux masses)
Couleur des fils de cables usb 4 fils:
1 - ROUGE (+ )
2 - BLANC (D - )
3 - VERT (D + )
4 - NOIR ( Masse )
Couleur des fils de cables usb 5 fils:
1 - BLANC ( + )
2 - ORANGE ( D - )
3 - ROUGE (D + )
4 - BLEU ( Masse )
5 - NOIR ( Masse carcasse)
Voici comment reconnaitre le sens de la led

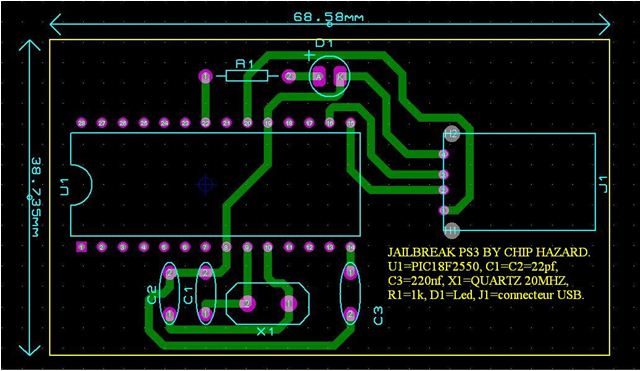

Puis le shema
(vue de dessus )
J'ai ajouter un détrompeur sur le support de pic et le sens pour le montage de la led
Merci a Chip hazard pour ses typhons

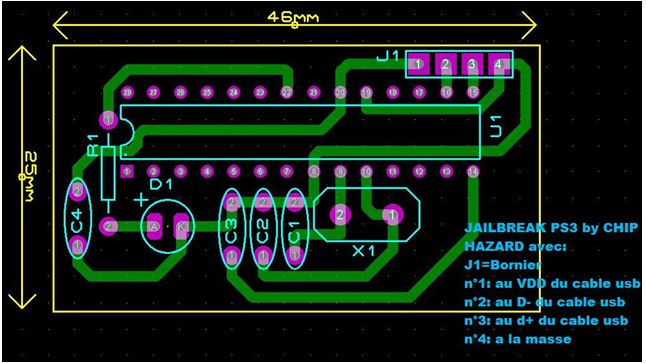

Model Bornier :

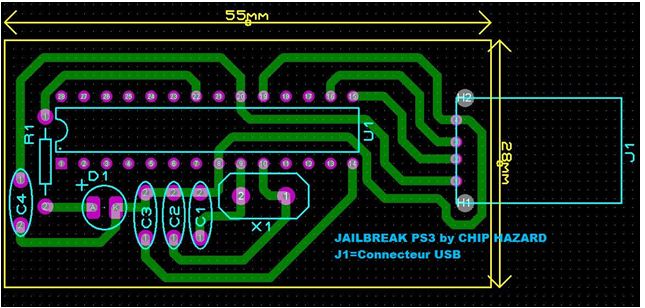

et en version USB :
Maintenant il ne reste plus qu'a bosser un peu et faire de jolie dongle
Voici mon proto :

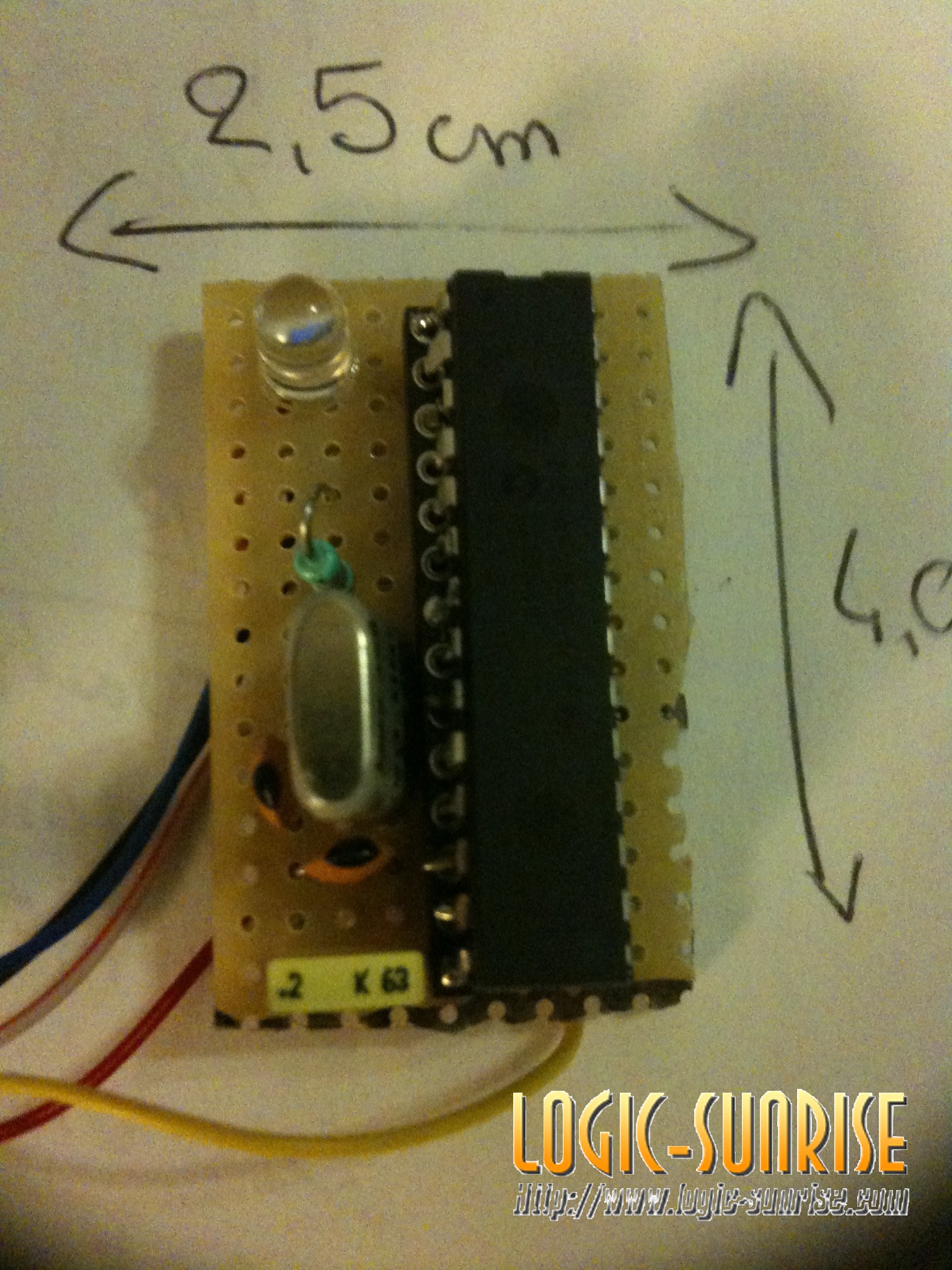

( Vue de dessus )

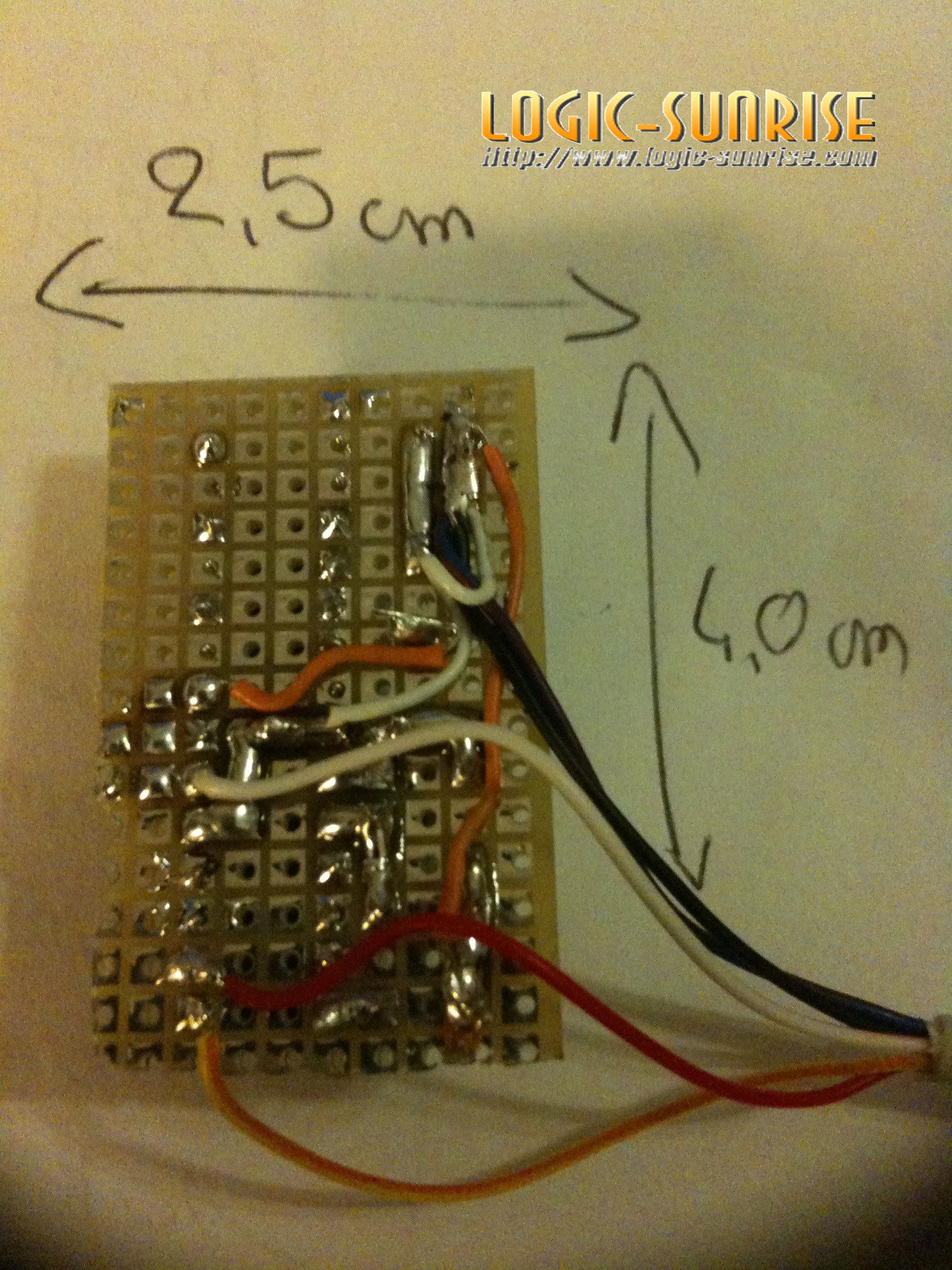

( Vue de dessous )
Je vous posterais les photos du dongle final (mieux tailler , avec sa boite ) quand il sera fini
F.A.Q :
Clignotement de la led 3 fois puis rien pendant 2/3 Sec puis encore clignotement 3 fois etc ...
Vous devez avoir oublié une masse !!
Je ne n'arrive pas a lancer un jeux ou enregistrer sur le disuqe dur intern un jeux.
mauvais fichier .hex non patcher
INFO DIVERS:
Mise a jour du tuto en ajoutant un 1 Condensateur de 100nF entre la borne 19 et 20 pour une meilleur stabilite du dongle .
Test concluant pour pic 18LF2550 reporgrammer avec le fichier donner sur le tuto !
PS: Mon dongle boot tous les coups sur la ps3 !!
le dongle peut etre enlever comme toute autres dongle
J'éspere que ce tuto vous auras aidé ou depanné.
Niblon
Modifié par niblon, 29 septembre 2010 - 23:25.
