Ayant déjà la PS4 en main, je me décide de vous en faire profiter en la démontant et en faisant par la même occasion un tutoriel pour le site. Celui-ci est donc exclusivement destiné au site Logic-Sunrise.com. Toute reproduction du tutoriel sans indiquer la source est interdite. Ou merci de contacter l’auteur du tutoriel (Tactik-knife)
/!\ Moi-même ainsi que Logic-sunrise.com dégageons toute responsabilité en cas de mauvaises manipulation de votre part lors du démontage de votre console. /!\
Je tiens aussi à préciser que le fait de démonter votre PS4 fera sauter la garantie de celle-ci
II. Pré-requis :
- Tourne-vis Torx Tamper taille 8
- Petite pince
- Tourne-vis en crois de taille 1
- Tourne vis plat de taille 1
III. Instructions :

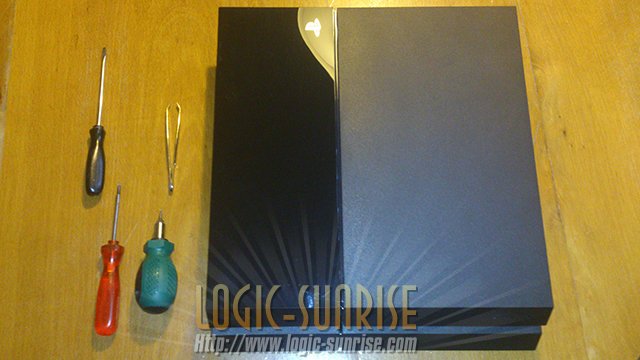

Pour commencer, petit pointage sur ce dont nous avons besoin :

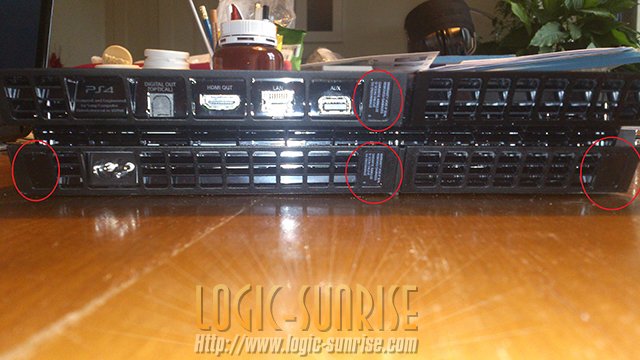

Pour commencer, regarder l’arrière de votre console, il y a quatre endroits où vous avez des protections, celle-ci recouvrent les vis torx qui tiennent la coque. Prenez votre petite pince puis enlevez les quatre délicatement, sans trop les abimer.
Ensuite, vous pouvez enlever les 4 vis.

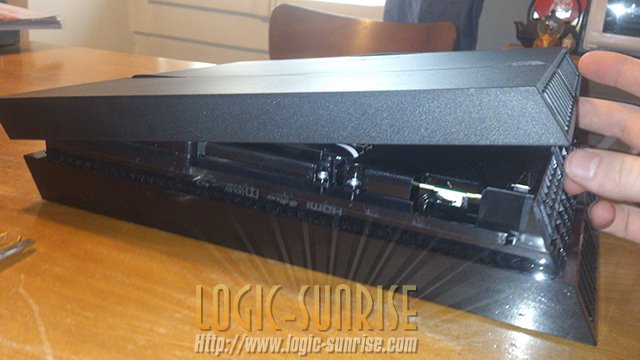

Ensuite vous avez simplement à soulever de l’avant le capot du dessous de la console comme ceci :

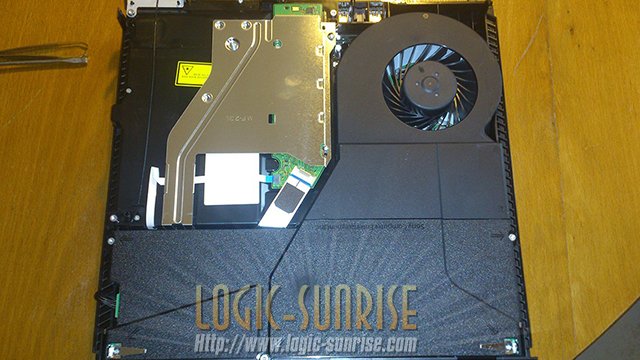

Une fois que c’est fait, vous avez un visuel sur le positionnement des divers composants de la console. Les habitués de PS3 remarquerons tout de suite que la disposition est exactement la même que sur PS3 Slim.

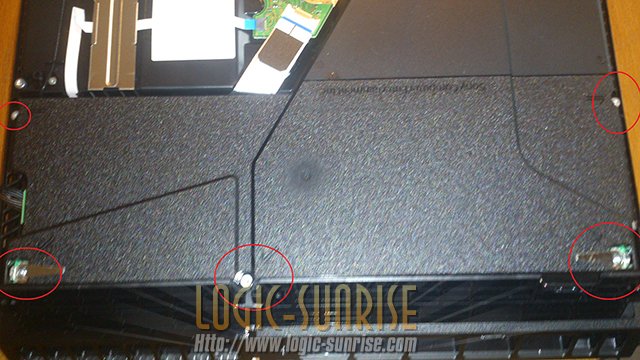

Comme sur les PS3 Slim, il va d’abord falloir enlever le boitier d’alimentation. Pour le faire, vous avez 5 vis à enlever. 2 avec votre tourne-vis en crois, et 3 avec votre Torx Tamper (toujours de taille 8).

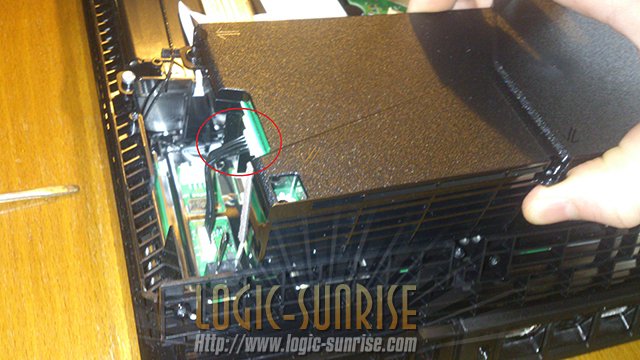

Une fois que c’est fait, vous pouvez le soulever délicatement. N’oubliez pas de débrancher la prise qui relie le boitier d’alimentation à la carte-mère.

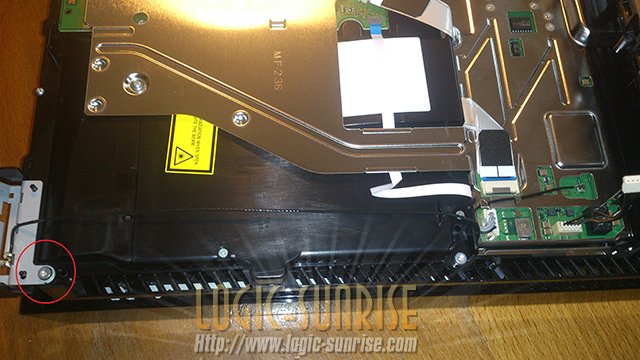

Maintenant que vous avez enlevez le boitier d’alimentation, vous allez pouvoir enlever le récepteur Bluetooth, la manipulation est la même que sur les PS3 Slim. Enlevez la vis qui fixe l’antenne sur la coque.

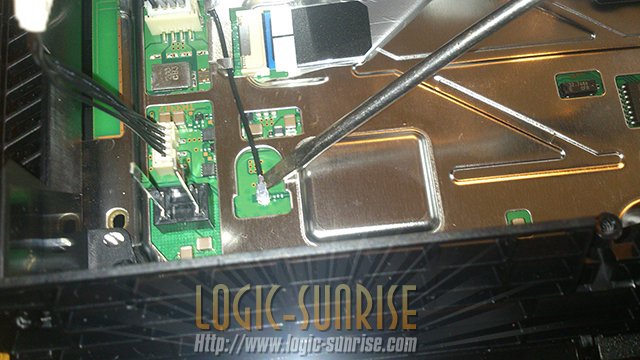

Une fois que c’est fait, déconnectez l’antenne de la carte-mère délicatement à l’aide de votre tourne-vis plat.

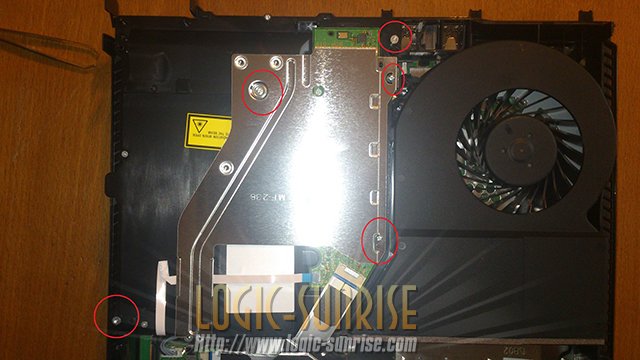

Maintenant vous allez pouvoir vous attaquer au lecteur Blue-ray. Commencez par enlever les différentes vis entourée en rouge ci-dessous : (2 torx, 3 en croix)

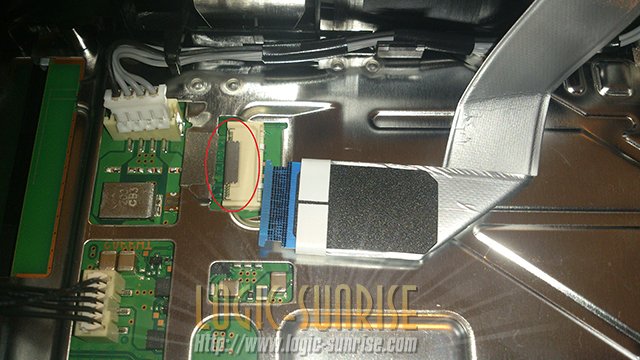

De cette façon-là, vous pourrez enlever la fine tôle de protection. Une fois que c’est fait, il va falloir déconnecter la nappe de la carte-mère ET du lecteur. Pour le faire, Sony a largement simplifié la chose. Il vous suffit simplement de légèrement appuyer avec votre doit sur le petit clip métallique, le fait d’appuyer dessus va libérer la pression exécrée sur la nappe et vous pourrez l’enlever de son connecteur simplement en la tirant délicatement. Faites pareil du côté du lecteur.

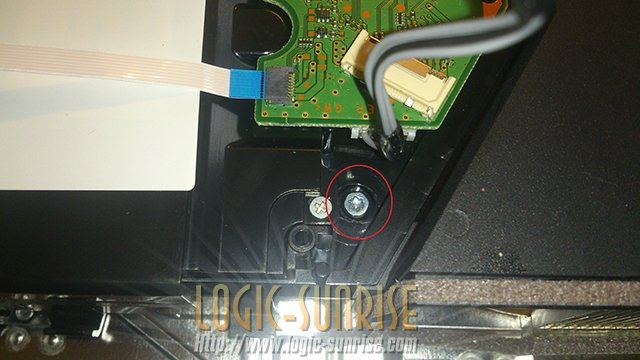

Une fois que vous l’avez déconnectée du lecteur, vous allez pouvoir voir une vis Torx qui tiens elle aussi le lecteur en place. En ayant enlevé la nappe, vous allez pouvoir dévisser cette vis puis enlever le lecteur de son emplacement.

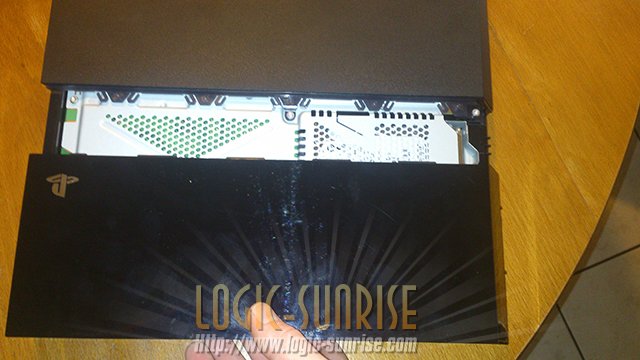

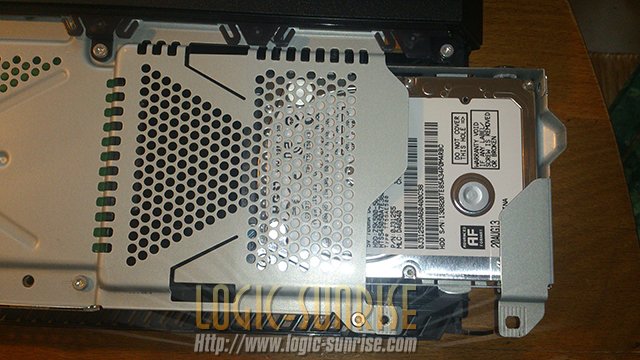

Maintenant, retournez la console. Vous allez pouvoir enlever la coque du dessus ainsi que le disque dur, c’est ce que vous allez enlever en premier. Pour le faire, glissez la coque brillante contre l’extérieur, celle-ci va venir toute seule sans avoir à forcer.

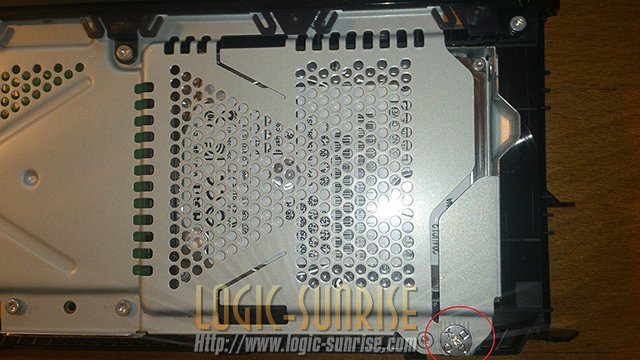

Maintenant, enlevez la vis en croix qui tiens le disque dur en place.
Une fois que vous l’avez enlevée, tirez le disque dur vers l’extérieur pour le sortir de son logement.

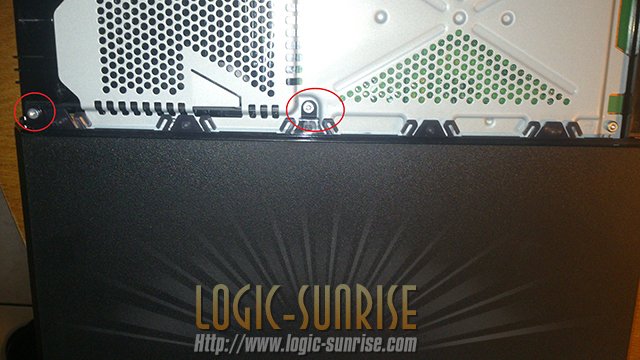

Maintenant, vous allez pouvoir enlever la coque matte. Pour le faire, enlevez les deux vis Torx qui la tienne en place.

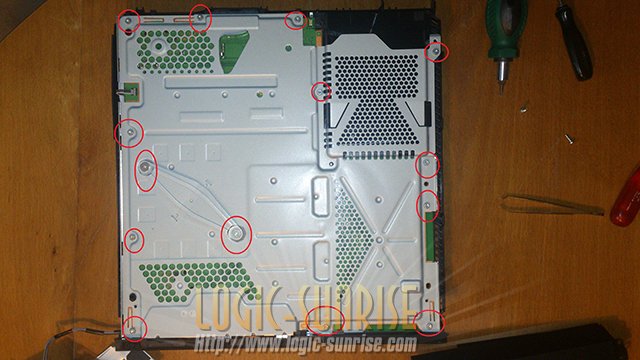

Une fois que ces deux vis sont enlevées, écartez les côté extérieur de la coque, celle-ci va ce déclipser puis vous aurez juste à l’enlever. Une fois que c’est fait, vous avez accès à la tôle de protection de la carte-mère. C’est ce qu’il va falloir enlever pour avoir accès à celle-ci.
Il y a en tout 12 vis + les deux pour la plaque du CPU.

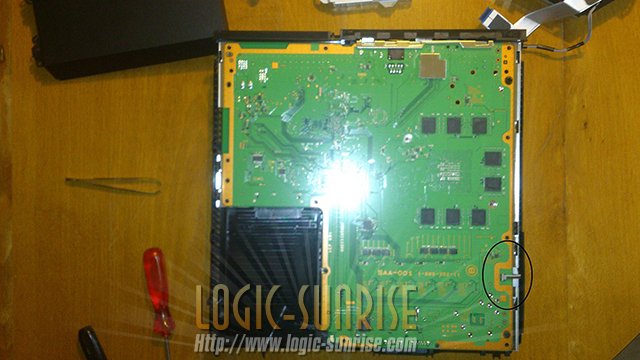

Une fois que c’est fait, il va falloir encore juste enlever la prise du ventilateur avant d’enlever la carte-mère de son emplacement. Faites très attention, cette prise est aussi délicate que celle sur PS3 Slim.

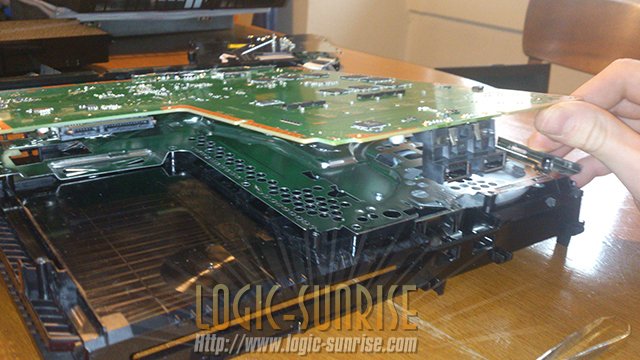

Maintenant que c’est fait, soulevez contre le haut l’avant de la carte-mère puis tirez-là contre vous pour l’enlever complètement de son emplacement dans la coque.
Voilà, vous avez démontez la nouvelle PS4. Certes pour le moment ce n’est pas très utile, mais qui sait pour un futur

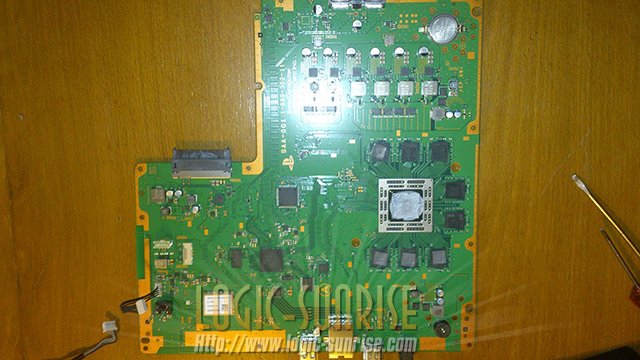

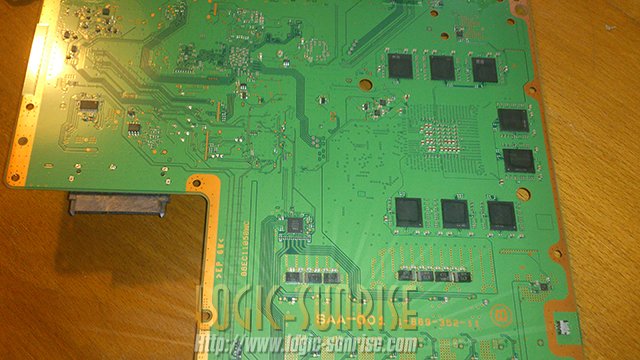

. Je vous mets encore quelques photos de la carte-mère nue. Visiblement, les premiers modèles de PS4 ont une carte-mère SAA-001.
C'est cool de ta part
Mais j'espère qu'elle tombera pas en panne ta ps4
Meuh non, au pire c'est moi le SAV Playstation
.
Et pour les images je vais voir avec Artik
Merci
Tu la trouve plus chiante à démonter que la slim ?
Au niveau de la coque oui, y'a moins de vis et plus de clips, du coup c'est un peu plus chiant à enlever, mais une fois que c'est enlevé c'est pratiquement pareil que sur une Slim
donc si un jour on peut changer le hdd, on perd la garantie ?
faux Selon le directeur de chez Sony tu peut changer le disque dur d'origine sans flinguer la garantie de ta console mais tru n'est pas obliger de la démonter totalement
Joli assemblage quand même rien à voir avec la One ^^
Microsoft n'a jamais fait le s choses compliquer même a l’époque de la xbox ou de la 360
"...Je tiens aussi à préciser que le fait de démonter votre PS4 fera sauter la garantie de celle-ci..."
Quand on enlève le DD ne doit-on pas toucher aux protection des vis car dans ce cas si on change le DD et qu'on doit y toucher autant la démonter complétement mais je ne pense pas que Sony ait fait cette boulette
Je pense pas que les premiers modèle subiront les mêmes problèmes, la console est super bien ventilée (l'air sort des 4 côté de la console). Donc pour le moment j'ai juste démonté la console pour pouvoir faire ce tutoriel et regarder un peu l'architecture de la consoleMerci pour le tuto, c'est cool de ta part.
Maintenant tu vas faire des modifs pour évitez les problèmes similaires à la première génération des PS3?
Je pense pas que les premiers modèle subiront les mêmes problèmes, la console est super bien ventilée (l'air sort des 4 côté de la console). Donc pour le moment j'ai juste démonté la console pour pouvoir faire ce tutoriel et regarder un peu l'architecture de la consoleMerci pour le tuto, c'est cool de ta part.
Maintenant tu vas faire des modifs pour évitez les problèmes similaires à la première génération des PS3?
Il y a deja un article sur jeuxvideo qui stipule que plusieur model sont deja def ces plus ylod maintenant ces blod blue light of death ces toujours comme ca avec les preliere generation
)
Je pense pas que les premiers modèle subiront les mêmes problèmes, la console est super bien ventilée (l'air sort des 4 côté de la console). Donc pour le moment j'ai juste démonté la console pour pouvoir faire ce tutoriel et regarder un peu l'architecture de la consoleMerci pour le tuto, c'est cool de ta part.
Maintenant tu vas faire des modifs pour évitez les problèmes similaires à la première génération des PS3?
Il y a deja un article sur jeuxvideo qui stipule que plusieur model sont deja def ces plus ylod maintenant ces blod blue light of death ces toujours comme ca avec les preliere generation
Si on changes le disque dur de 500g quel sera ça capacite maximum 1To ou on peux monter jusqu'a 2To
Pour la PS4 je ne sais pas encore, au moins 1To ça c'est sur mais je ne sais pas pour plus haut
ça sert un peut a rien sony eux même on montré comment démonter la ps4 ... dommage pour ta garantie !
Non ils ont montré de quoi était composé la console de l'intérieur, pas comment la démontée.
Et tant pis pour la console, c'est juste un petit détail ça
Non ils ont montré de quoi était composé la console de l'intérieur, pas comment la démontée.
ça sert un peut a rien sony eux même on montré comment démonter la ps4 ... dommage pour ta garantie !
Et tant pis pour la console, c'est juste un petit détail ça
Oui c'est cette vidéo et il montre bien ou sont situé les vis c'est pas plus sorcier... aprés si la garantie ne te fait peur ok esperon que tu n'est pas de souci avec!Non ils ont montré de quoi était composé la console de l'intérieur, pas comment la démontée.ça sert un peut a rien sony eux même on montré comment démonter la ps4 ... dommage pour ta garantie !
Et tant pis pour la console, c'est juste un petit détail ça
http://www.gameblog....-demonte-la-ps4
Oui c'est cette vidéo et il montre bien ou sont situé les vis c'est pas plus sorcier... aprés si la garantie ne te fait peur ok esperon que tu n'est pas de souci avec!
Hé bien quand tu auras la PS4 si tu l'as, tu le démontera à l'aide de cette vidéo, tu comprendras vite la galère et que dans cette vidéo il ne montre de loin pas tout comment faire.
Il ne montre pas les vis pour enlever le lecteur B-r, il ne montre pas comment enlever la prise du ventilo etc...
Une personne ce basant sur la vidéo pour démonter sa console aurait cherché un petit moment par exemple pour capter que la vis en dessous de la nappe tiens le lecteur B-r, il ne le montre pas dans la vidéo.
trés complet y'a plus qu'à ....
Salut Tactik,
Super ton tuto, il serat je pense tres utile pour la suite lors des differents pb rencontrer sur la ps4, mais actuellement, est tu capable de detecter d'ou pourrait venir un eventuel proleme du BLOD?
Je pose cette question car j'ai deballer ma ps4 hier, et une fois la bete brancher, la lumiere est rester au bleu pulser sans jamais avoir d'affichage AV, tout essayer (enfin dans ma limite du possible ^^ suis pas technicien comme toi tactik^^), le safe mode, les verif de cablage et du DD comme conseiller par sony meme, mais rien n'y fait, donc pour moi, c'est retour direct au SAV (y a une garantie, j'en profite^^)
Mais si tu sait d'ou peut venir ces pannes..... peut etre pour le futur je ferait appel a tes services car au vue des nombreux forum avec bcp de gens se plaignant du BLOD.....
Et encore moi sa m'arrive direct au debut sans avoir d'affichage, d'apres les dire de certain sa pourrait arriver apres qques heures de jeux donc je suppose qu'il y a egalement de forte chance pour que beaucoup de joueurs ps4 soit confronter a ce genre de problemes, que se soit apres 10h de jeu comme apres quelques 100aine d'heure (c'est assez frustrant quand meme...)
Sinon une enieme confirmation car j'ai vu assez souvent la question revenir, OUI le Disque Dur se change SANS QUE LA GARANTIE NE SAUTE, pas d'inquietude a ce niveau la.
Concernant ces problèmes de BLOD, un ami l'a eu, son problème a été réglé suite à la ré-installation de la version 1.52 via le Recovery, c'est la seule chose que je pourrais te conseiller.
Malheureusement nous sommes en tout début de vie de la console et nous n'avons pas pleins de méthodes à nous mettre sous la dent concernant les réparations comme sur PS3 par exemple, si le fait de ré-installer la version via le Recovery ne résous pas ton problème, le mieux serait de la rapporter au SAV, la garnties sont faites pour ça
Avec un fer à souder oui, après vu qu'il n'y a pas 36'000 modèle de PS4 tu peux rarement, à voir aussi si une entrée HDMI standard fera l'affaire
Si tu l'as démonte jusqu'à la CM oui sans problèmes.
Parce que ton port HDMI est H.S suite à quelque chose ou bien du jour au lendemain?
salut j'aimerai savoir si on est obligé d'enlever l’alimentation le lecteur bluray et le ventilateur pour pouvoir enlever la coque du dessus led ble
Celle qui ce trouve sur le DD? SI c'est le cas non, tu peux directement l'enlever sans à avoir démonter le reste
Bonjour
Mon fils a enfoncé une carte (format CB) dans le lecteur de la PS4
Puis je récupérer cette carte en démontant la PS4 ou autre ?
Merci pour votre aide
Inséré une carte format bancaire dans le lecteur?
Tu peux le faire toi-même sans-doute mais attention:
1: Si ta console est encore sous garantie, celle-ci ne sera plus valable.
2: Bien faire attention au mécanisme du lecteur en le démontant, perso je ne l'ai pas démonté et du coup ne sait pas à quoi sa ressemble mais je pense que c'est un peu le même principe que sur PS3, donc à faire gaffe
J'imagine bien que d'origine Sony ne doit pas utiliser une pate thermique haut de gamme, sans-doute le moins chère ^^
